7. 環境情報の設定を行う

本章では、DNSサーバやラック・デバイスなどIPアドレスを取り巻く環境の設定方法について解説します。

7.1. DNSサーバの設定を行う

DNSサーバの管理画面には、 管理メニューDNSサーバ から移動できます。 次がDNSサーバの管理画面です。

phpIPAMのDNSサーバ管理画面

7.1.1. DNSサーバセットを追加する

DNSサーバは、マスターDNS・スレーブDNSなどのセットで管理を行います。 DNSサーバセットを追加するには、まず DNSサーバセットを追加します ボタンをクリックします。 クリックすると次の画面が表示されます。

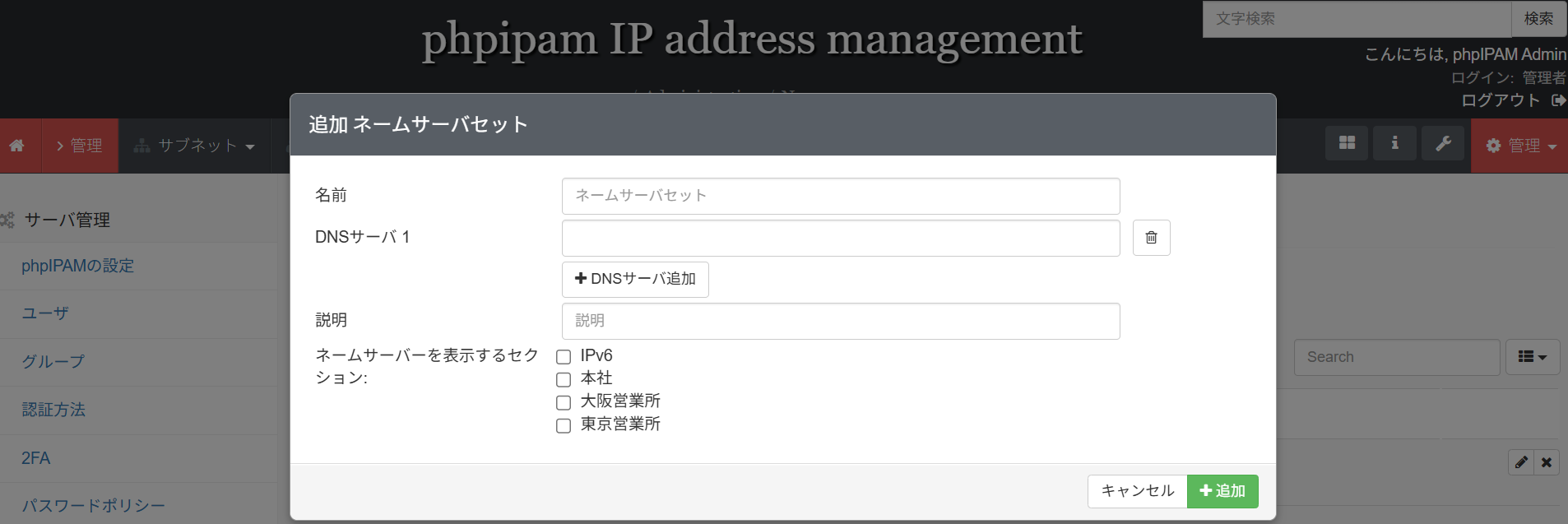

phpIPAMのDNSサーバ追加画面

入力する項目は次の通りです。

  • 名前 : DNSサーバセットの名前を入力します。

  • DNSサーバ1 : DNSサーバのIPアドレスを入力します

    • DNSサーバ追加 ボタンをクリックすると入力欄が増えます
  • 説明 : DNSサーバセットの説明を入力します

  • ネームサーバを表示するセクション : DNSサーバを表示するセクションを選択します

上記の項目を入力し、 追加ボタン をクリックすることでDNSサーバセットを追加できます。

7.1.2. DNSサーバセットの編集・削除を行う

DNSサーバセットの編集と削除は、一覧から操作することができます。

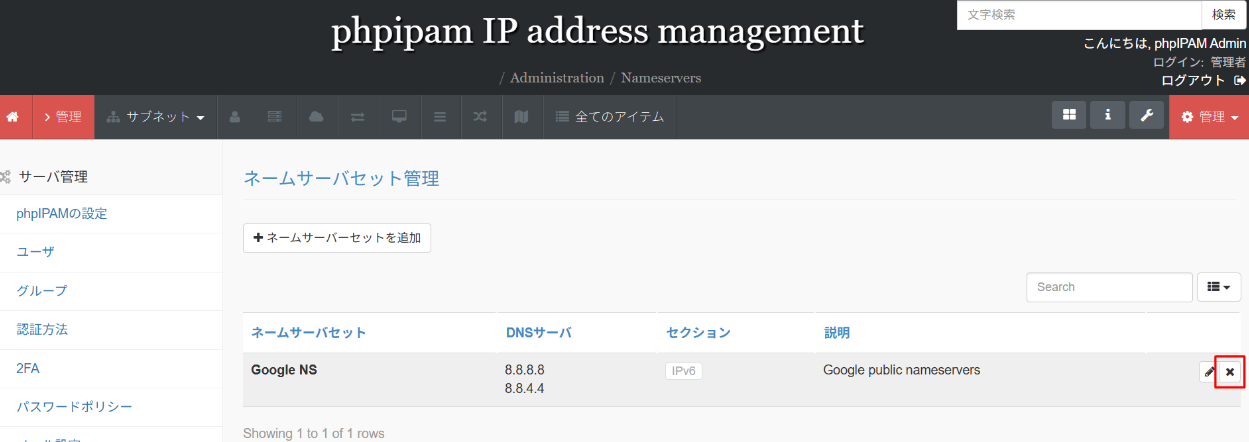

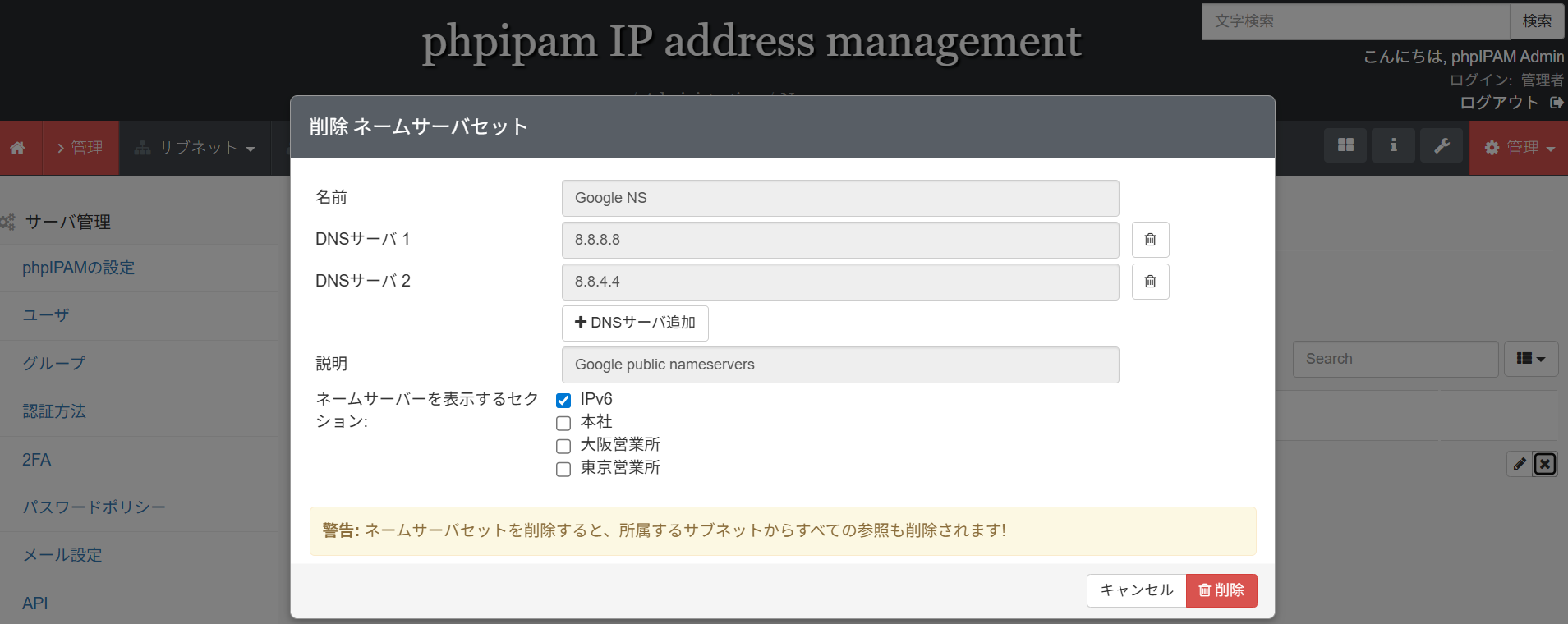

phpIPAMのDNSサーバ一覧画面

上記の図の番号と対応する操作は次の通りです。

  1. DNSサーバセットの編集
  2. DNSサーバセットの削除

なお編集時の項目は、追加時と同等です。

7.2. ラックを管理する

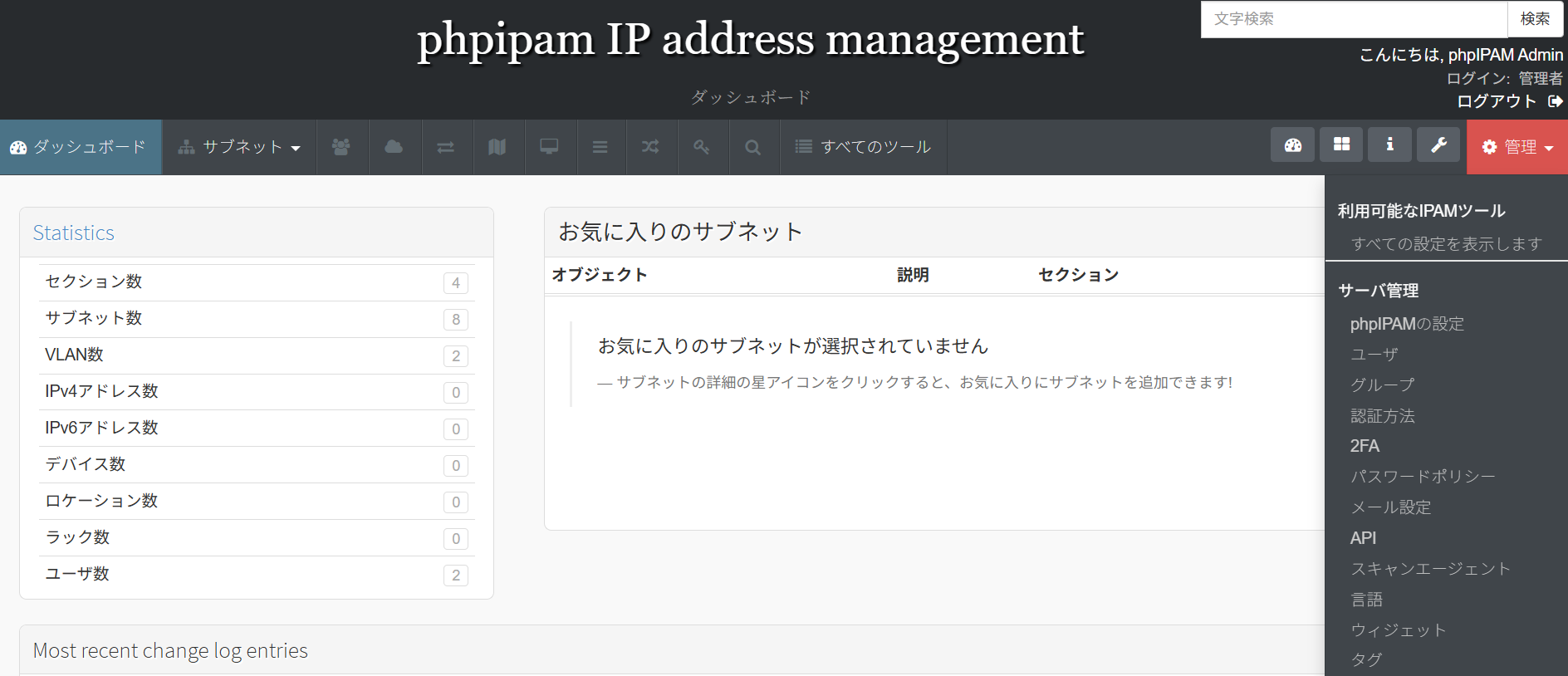

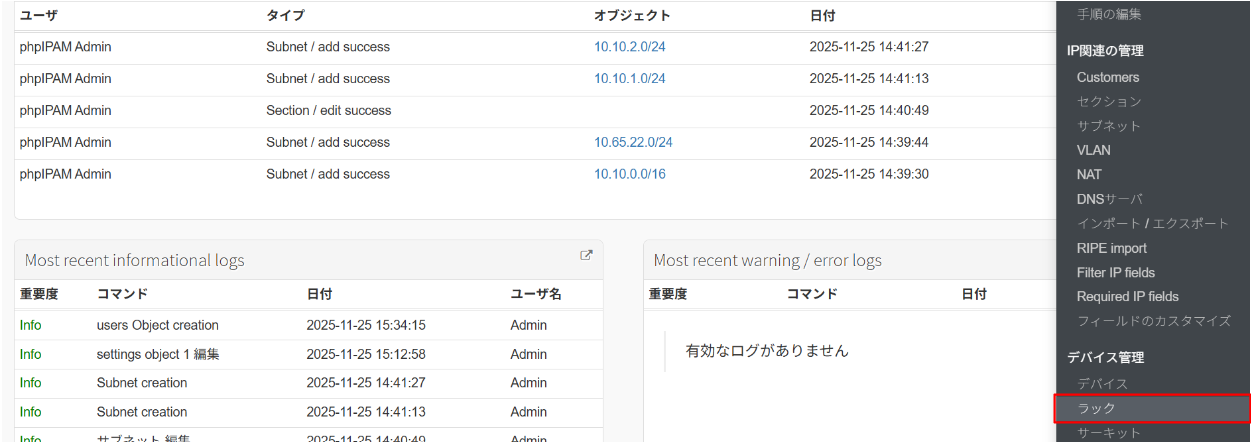

ラックの管理では、物理的なサーバやスイッチなどを格納するラックの管理を 行うことができます。 ラックの管理画面には、 管理メニューラック から移動できます。 次がラックの管理画面です。

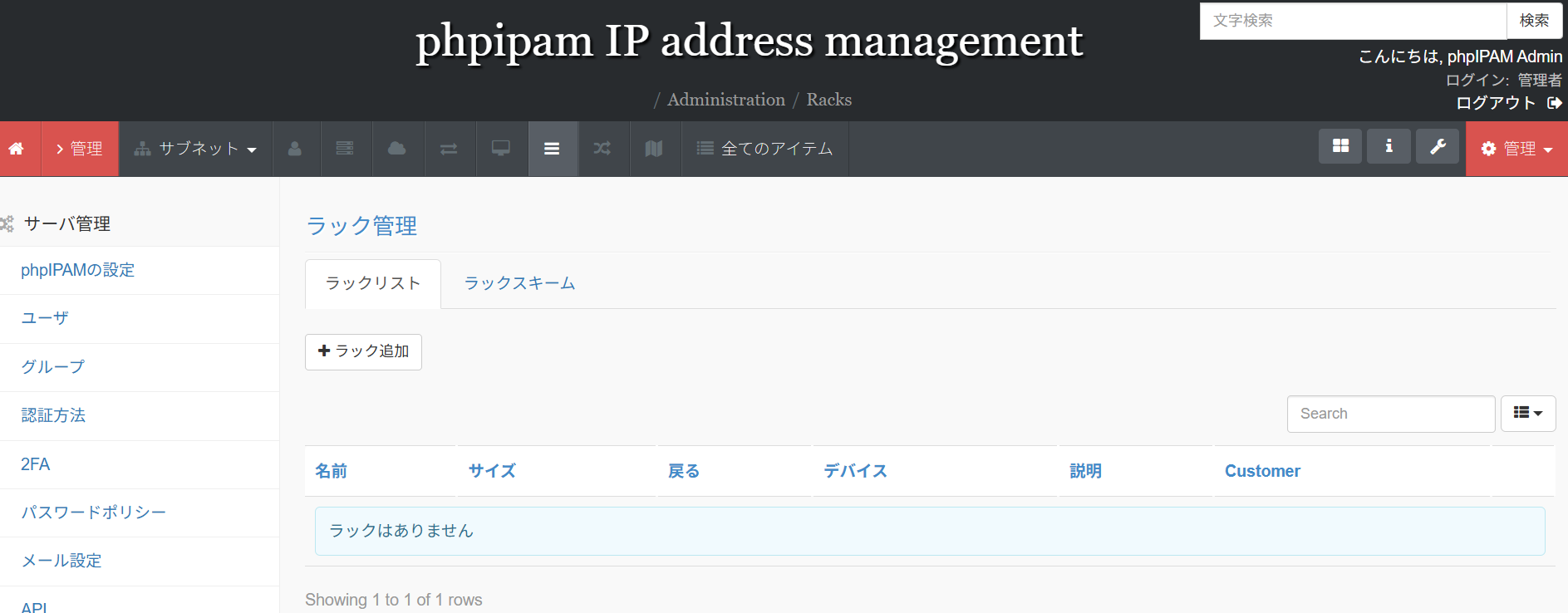

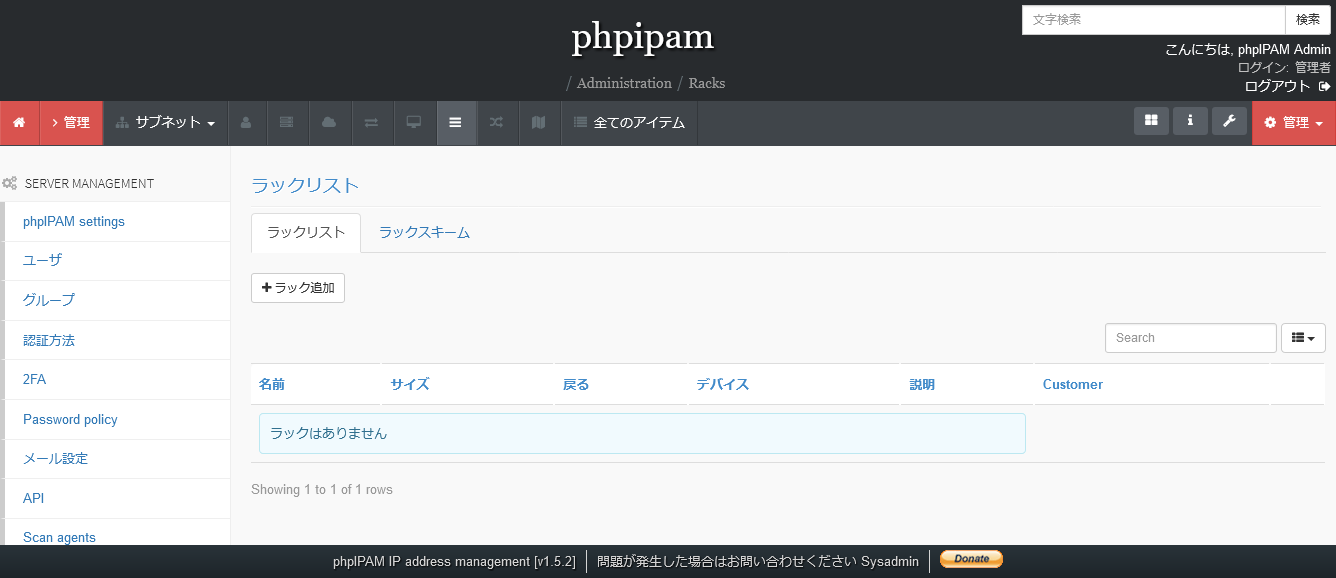

phpIPAMのラック管理画面

7.2.1. ラックを追加する

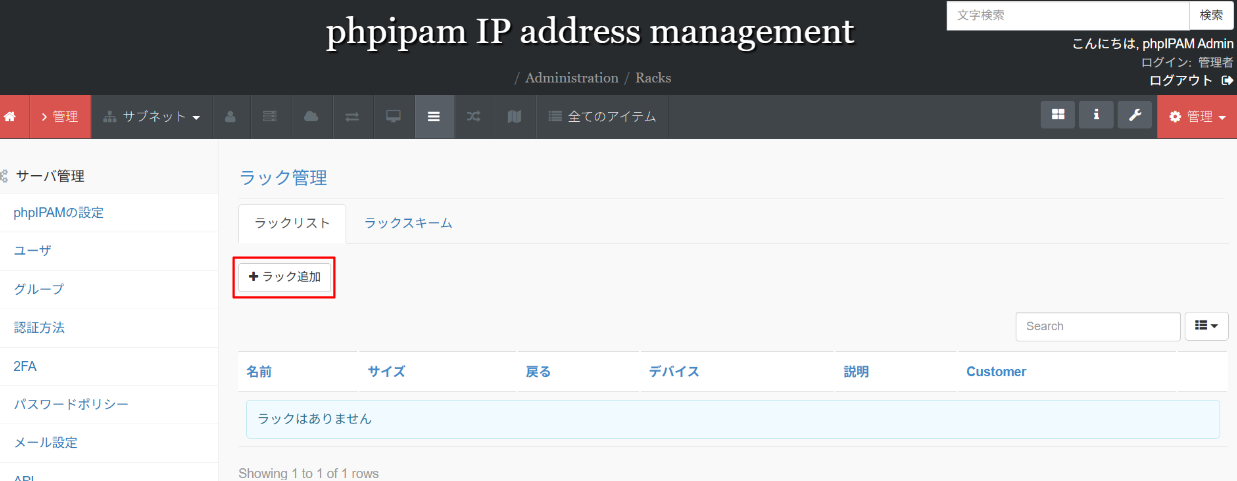

ラックを追加するには、まず ラック追加 ボタンをクリックします。 クリックすると次の画面が表示されます。

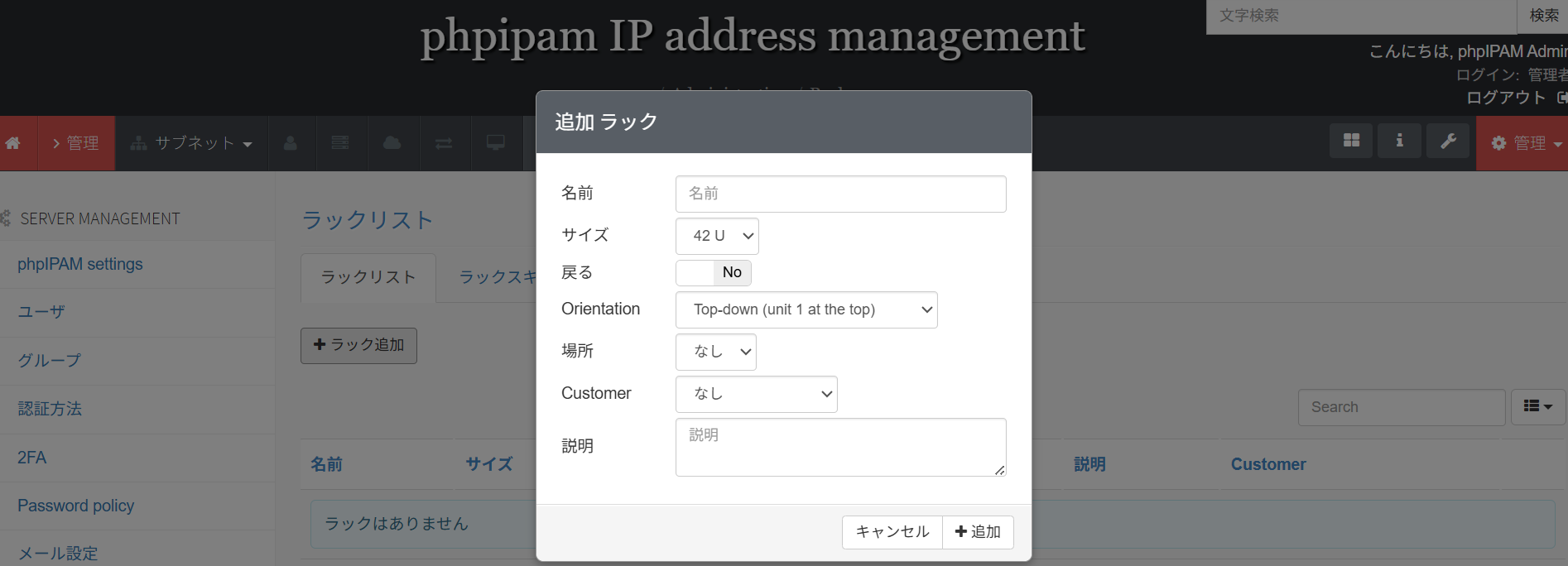

phpIPAMのラック追加画面

入力する項目は次の通りです。

  • 名前 : ラックの名前を入力します
  • サイズ : ラックのサイズを選択します
  • 戻る : Yesを選択すると、ラックを裏側として登録できます
  • Orientation : ラック内のサーバやネットワーク機器の配置方法を選択します
    • Top-up (unit 1 at the top) : 天井から床に向かって積み重ねられる配置方法
    • Bottom-up (unit 1 at the bottom) : 床から天井に向かって積み重ねられる配置方法
  • 場所 : 別途登録可能な場所情報を選択します(未入力可)
  • Customer : 顧客を選択します(未入力可)
  • 説明 : ラックの説明を入力します

上記の項目を入力し、 追加ボタン をクリックすることでラックを追加できます。

Hint

ラックの裏面設定は、同一の場所にラックの表と裏で別の機器が設置されているような場合に有効です。

7.2.2. ラックの編集・削除を行う

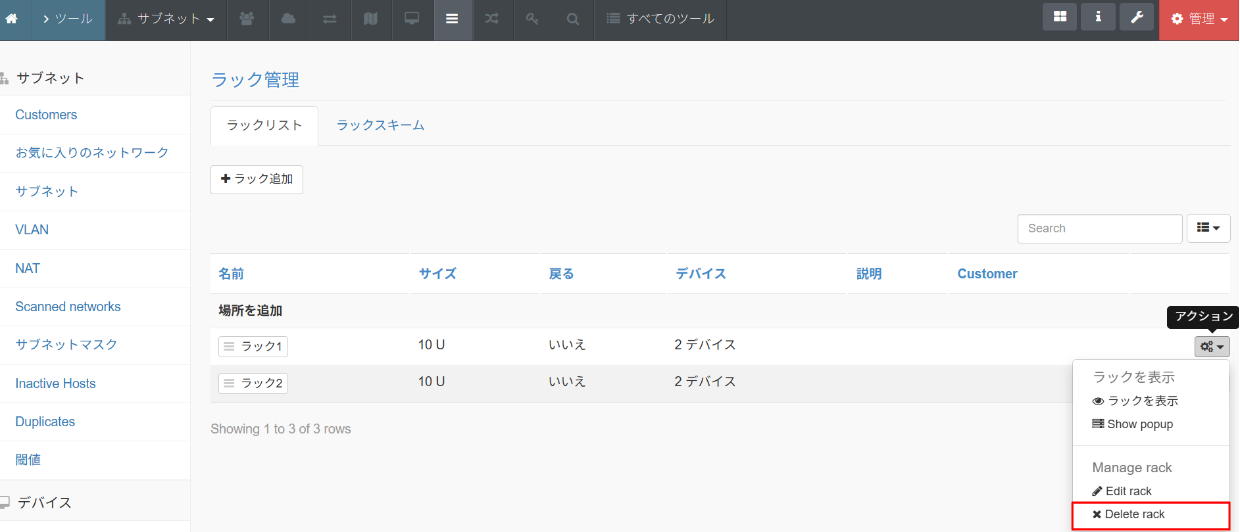

ラックの編集と削除は、一覧から操作することができます。 編集したいラックの アクション を押します。

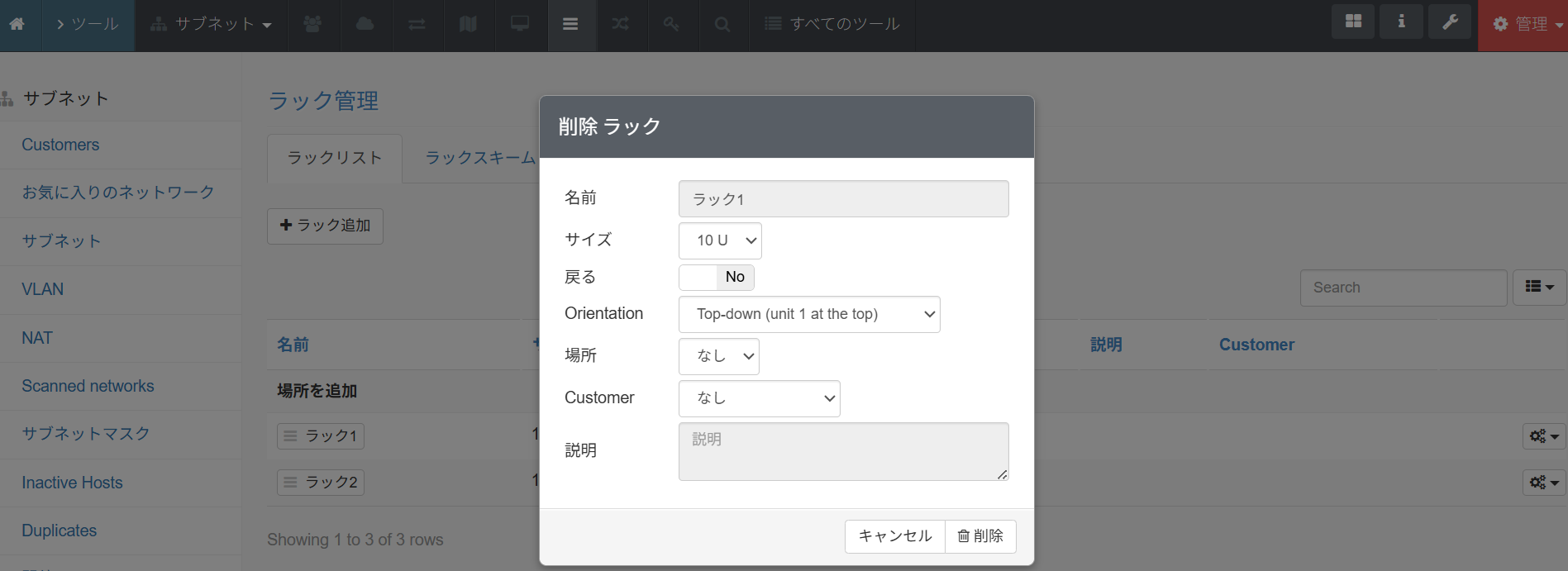

_images/rack3.png

上記の図の番号と対応する操作は次の通りです。

  1. ラックの詳細表示
  2. ラックのプレビュー
  3. ラックの編集
  4. ラックの削除

なお編集時の項目は、追加時と同等です。

ラックのプレビューボタンをクリックすると、次のようにラックの状態を確認することができます。

phpIPAMのラックプレビュー画面

またラックスキームのタブから、複数のラックの図を確認することもできます。

phpIPAMの複数ラック確認画面

7.3. デバイスを管理する

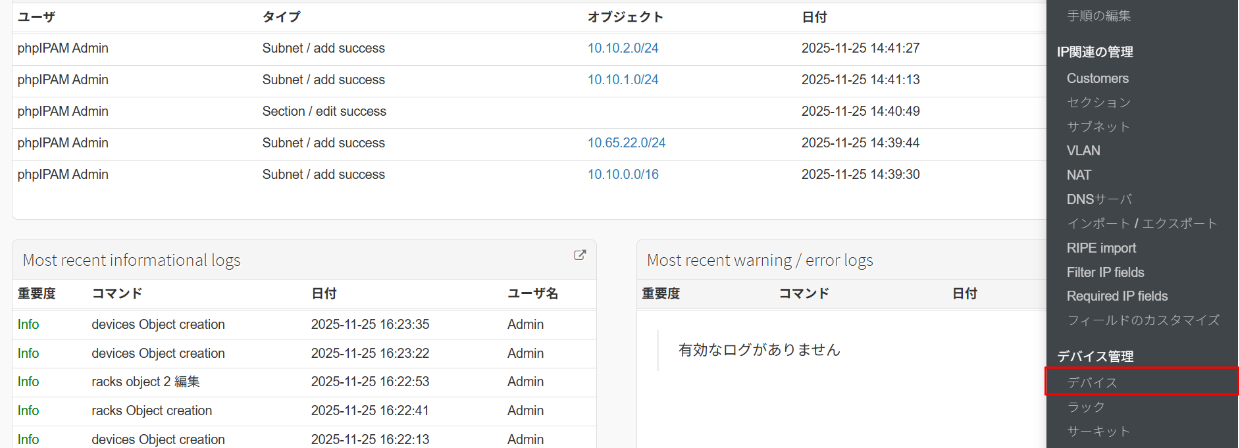

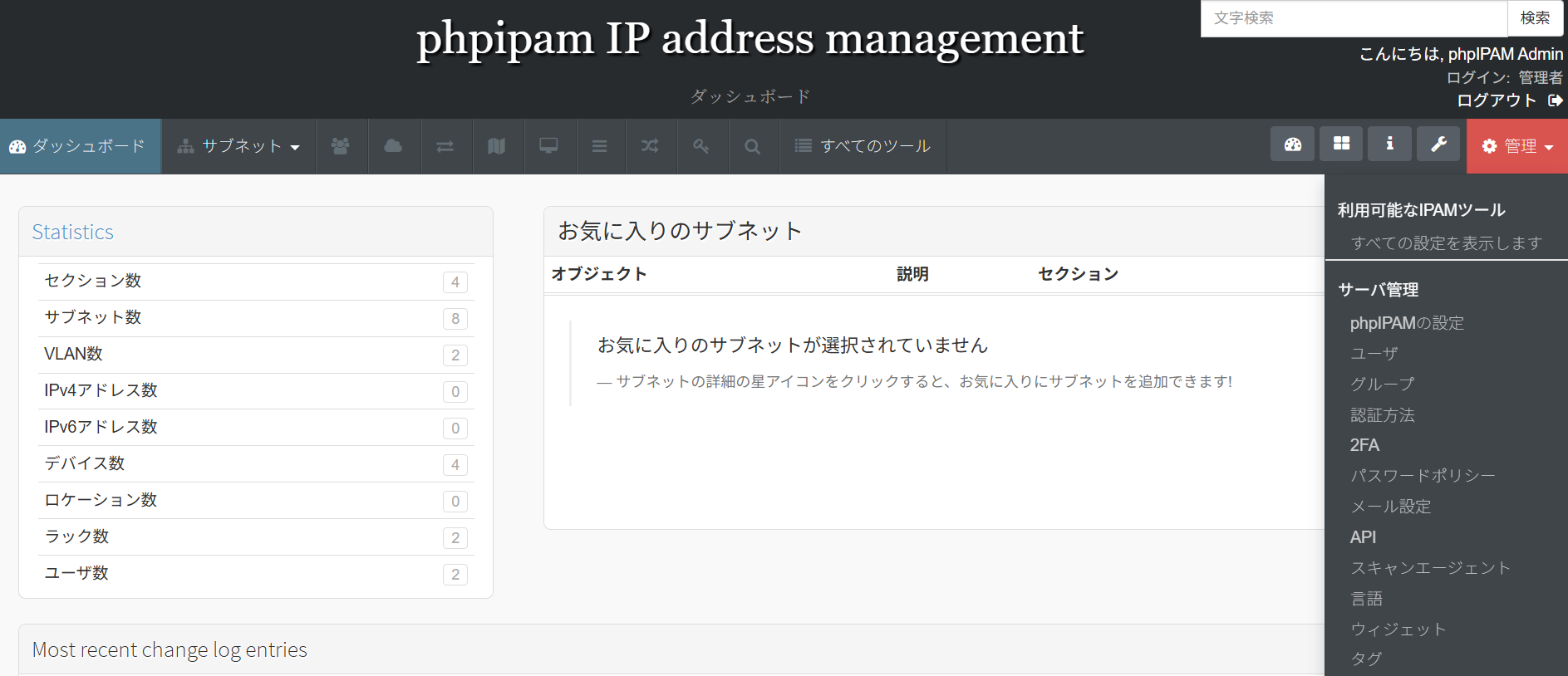

デバイスの管理では、物理的なサーバやスイッチなどの管理を 行うことができます。 デバイスの管理画面には、 管理メニューデバイス から移動できます。 次がデバイスの管理画面です。

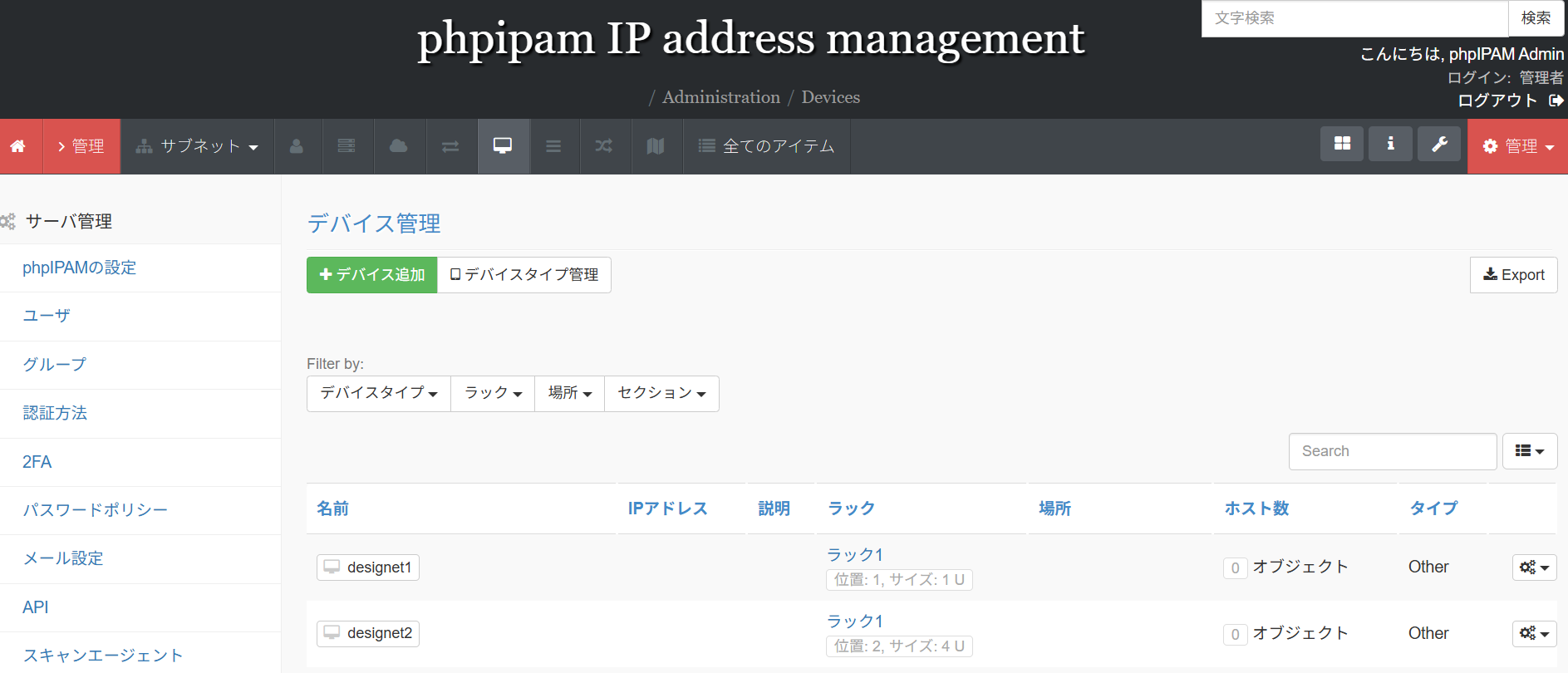

phpIPAMのデバイス管理画面

7.3.1. デバイスを追加する

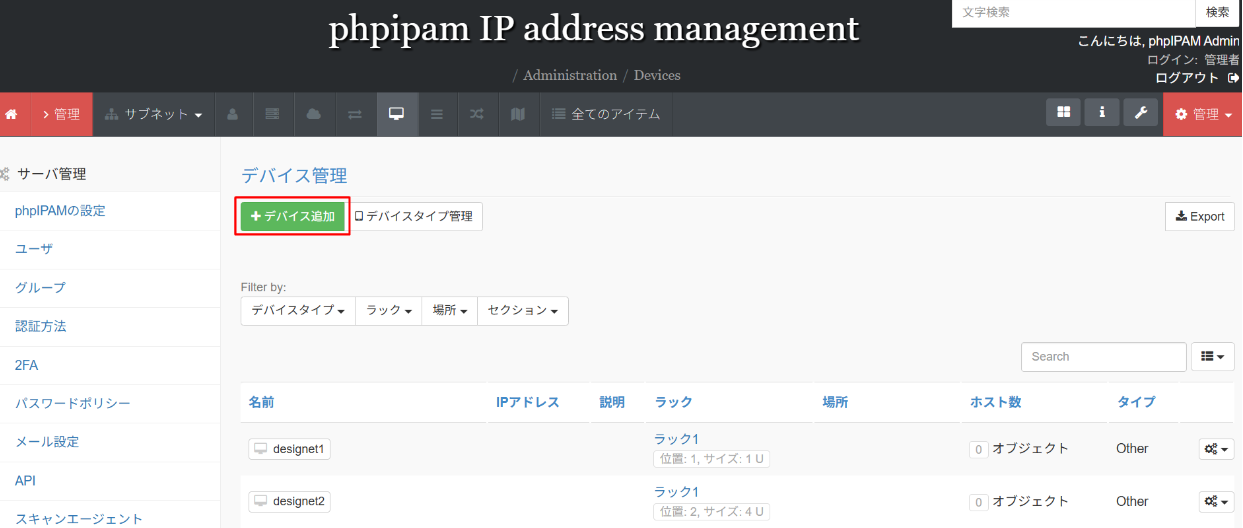

デバイスを追加するには、まず デバイス追加 ボタンをクリックします。 クリックすると次の画面が表示されます。

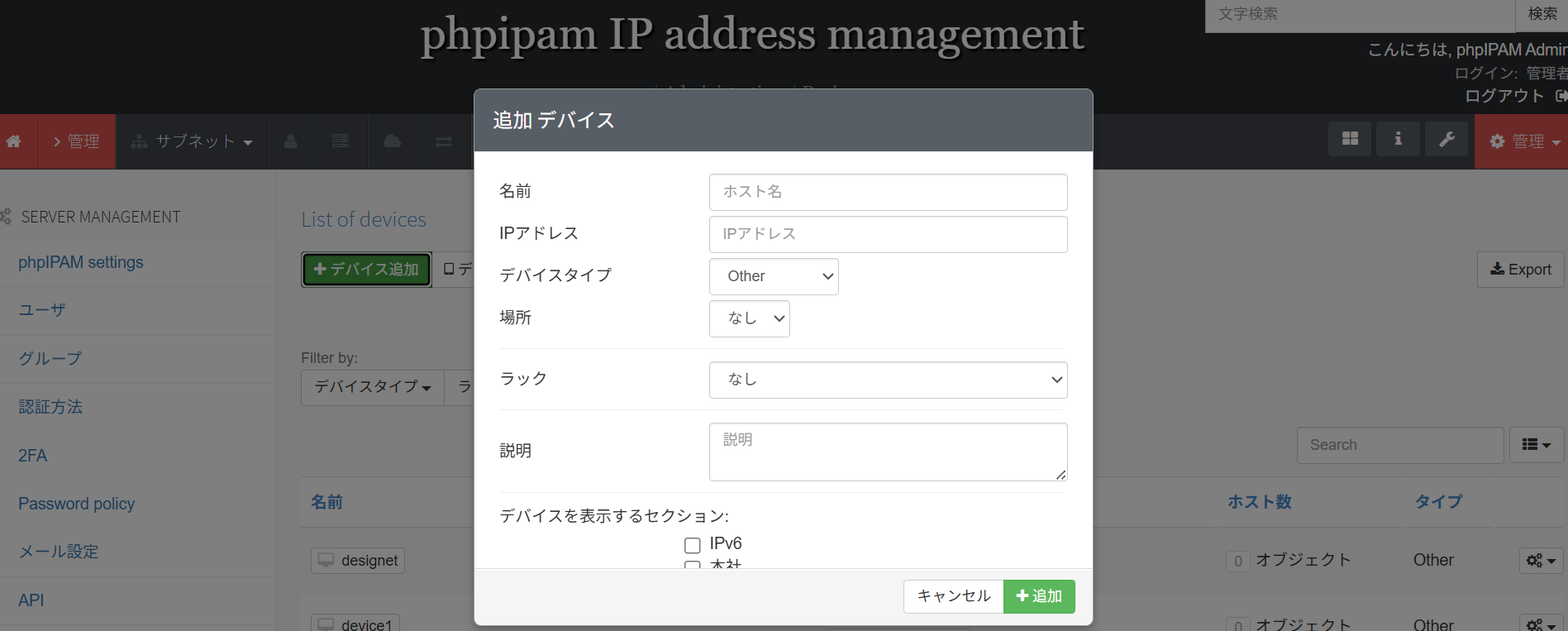

phpIPAMのデバイス追加画面

入力する項目は次の通りです。

  • 名前 : デバイスの名前を入力します

  • IPアドレス : デバイスのIPアドレスを入力します

  • デバイスタイプ : Switch, routerなどのタイプなどから選択します

  • 場所 : 別途登録可能な場所情報を選択します(未入力可)

  • ラック : デバイスが格納されているラックを選択します

    • 選択するとラックの場所やデバイスサイズの入力フォームが表示されます
  • 説明 : ラックの説明を入力します

  • デバイスを表示するセクション : デバイスを表示するセクションを選択します

上記の項目を入力し、 追加ボタン をクリックすることでデバイスを追加できます。

7.3.2. デバイスの編集・削除を行う

デバイスの編集と削除は、一覧から操作することができます。 編集したいデバイスの アクション を押します。

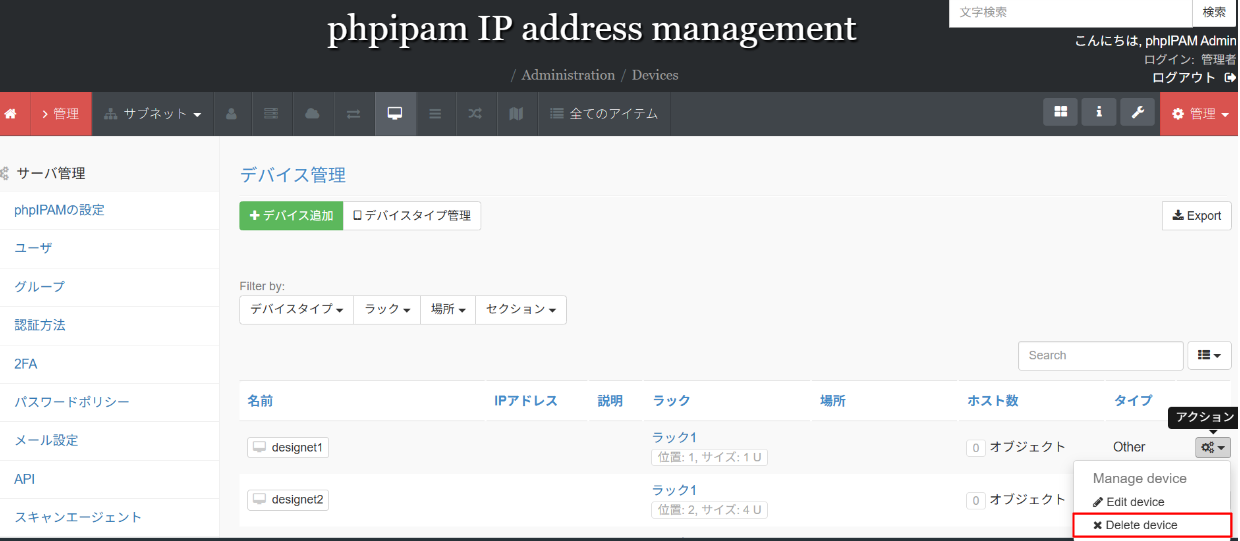

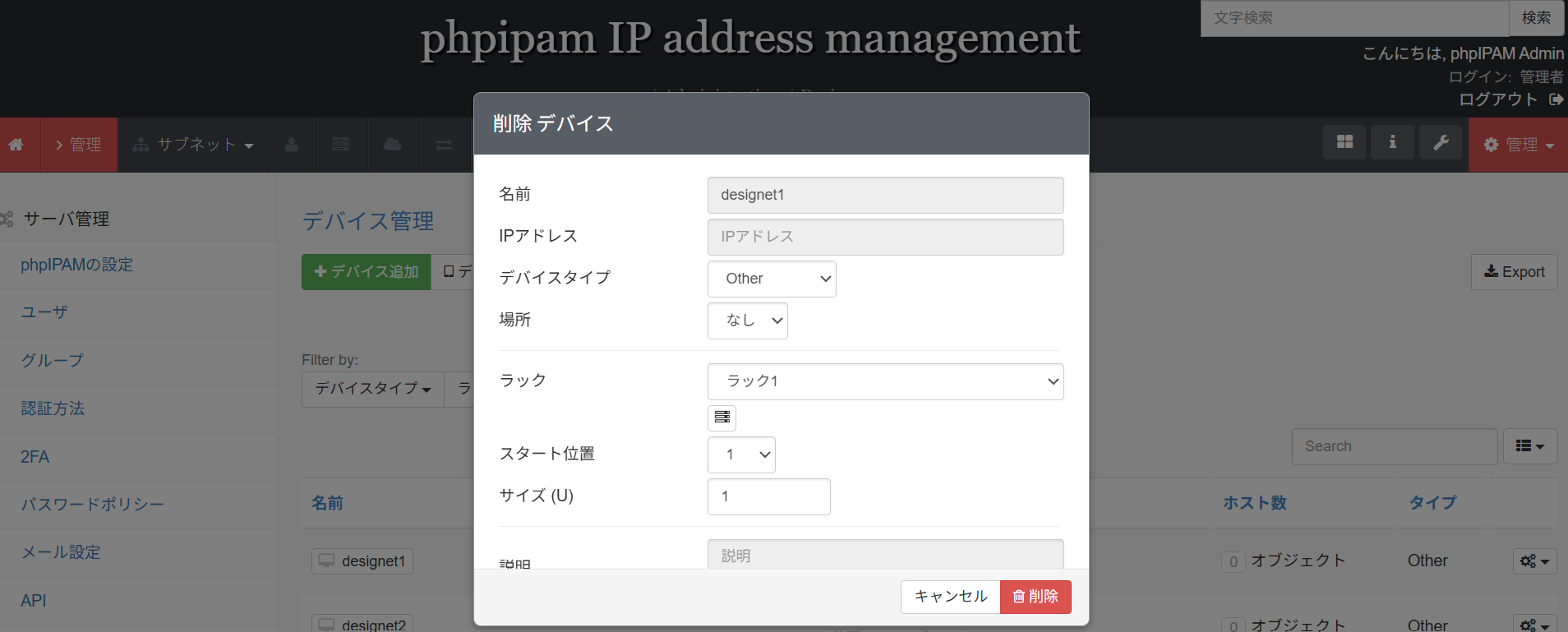

phpIPAMのデバイス一覧画面

上記の図の番号と対応する操作は次の通りです。

  1. デバイスの編集
  2. デバイスの削除

なお編集時の項目は、追加時と同等です。

7.4. LVANを管理する

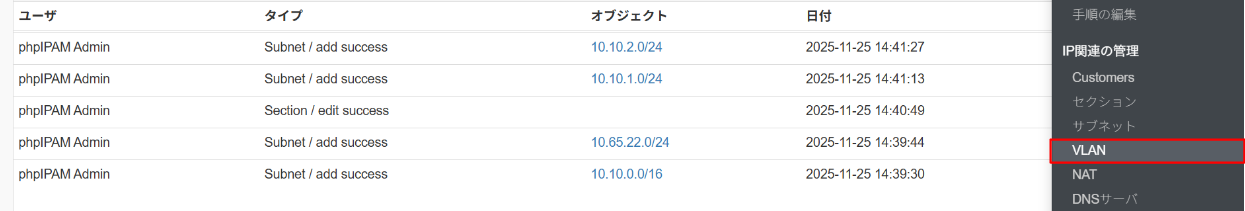

VLANの管理では、仮想的なLANの管理を行うことができます。 VLANの管理画面には、 管理メニューVLAN から移動できます。 次がVLANの管理画面です。

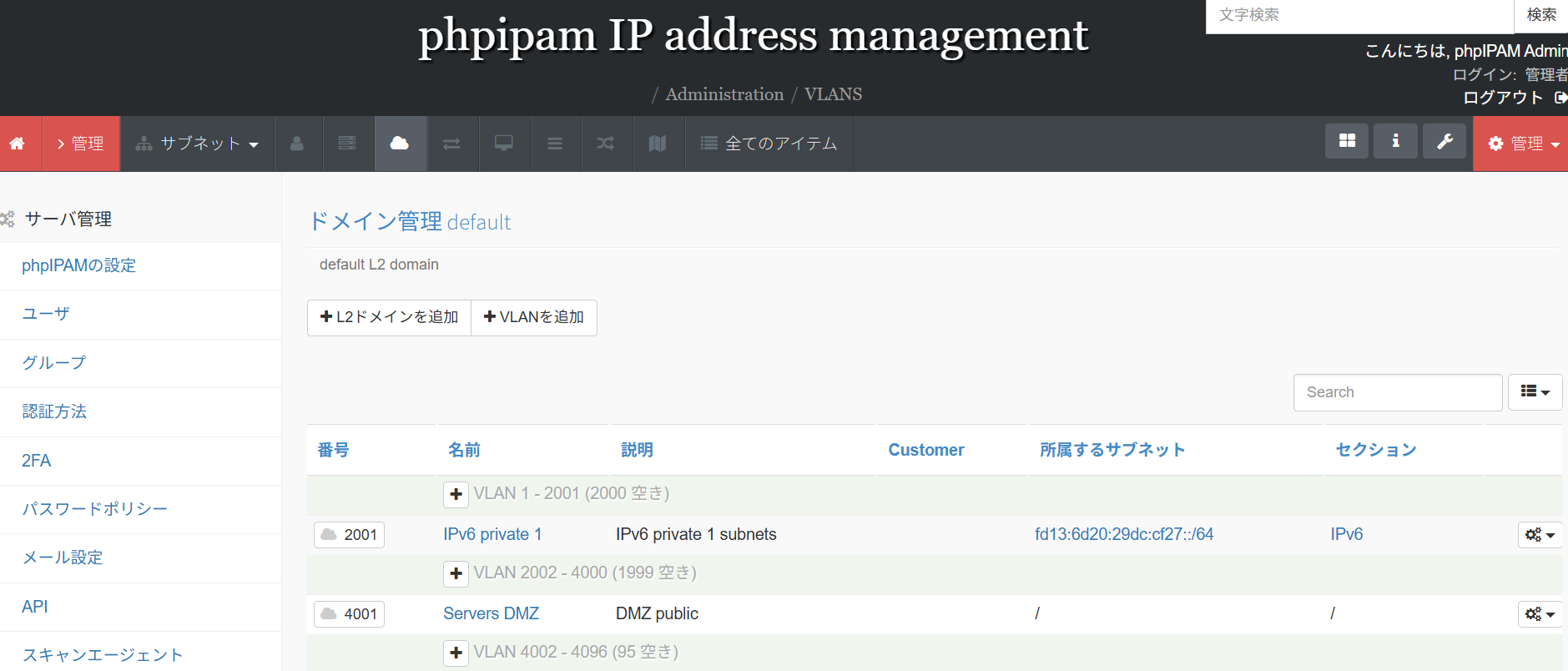

phpIPAMのVLAN管理画面

7.4.1. L2ドメインを追加する

L2ドメインを追加するには、まず L2ドメインを追加します のボタンをクリックします。

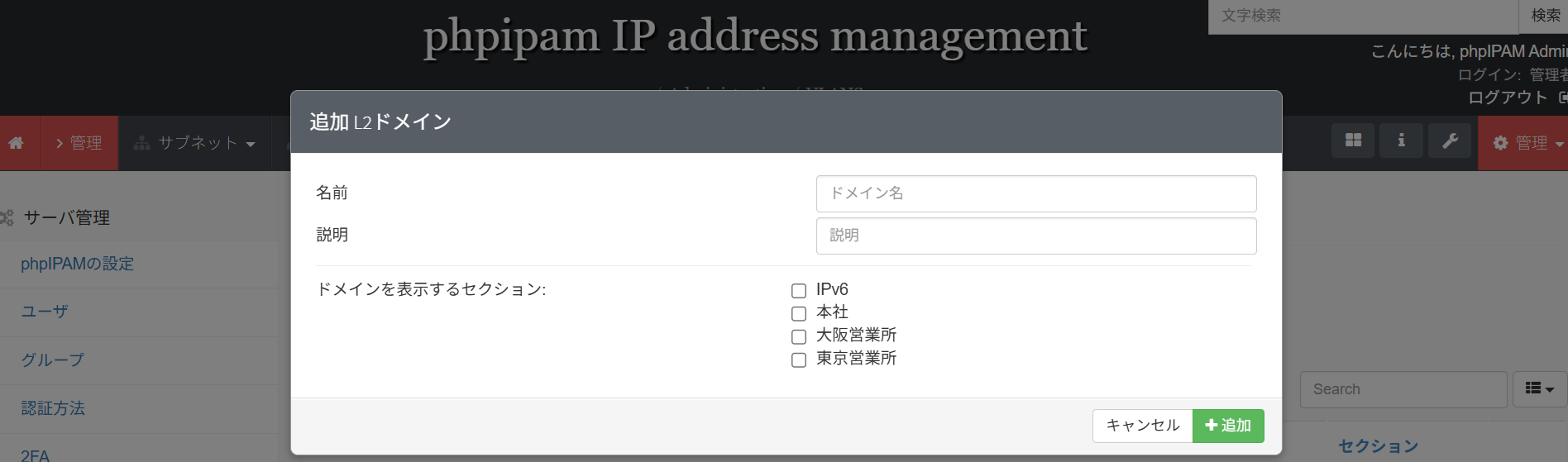

phpIPAMのl2追加画面

入力する項目は次の通りです。

  • 名前 : L2ドメインの名前を入力します
  • 説明 : L2ドメインの説明を入力します
  • ドメインを表示するセクション : 登録済みのセクションから選択します

上記の項目を入力し、 追加 をクリックすることでL2ドメインを追加できます。

7.4.2. L2ドメインの編集・削除を行う

L2ドメインの編集と削除は、一覧から操作することができます。 編集したいL2ドメインの アクション を押します。

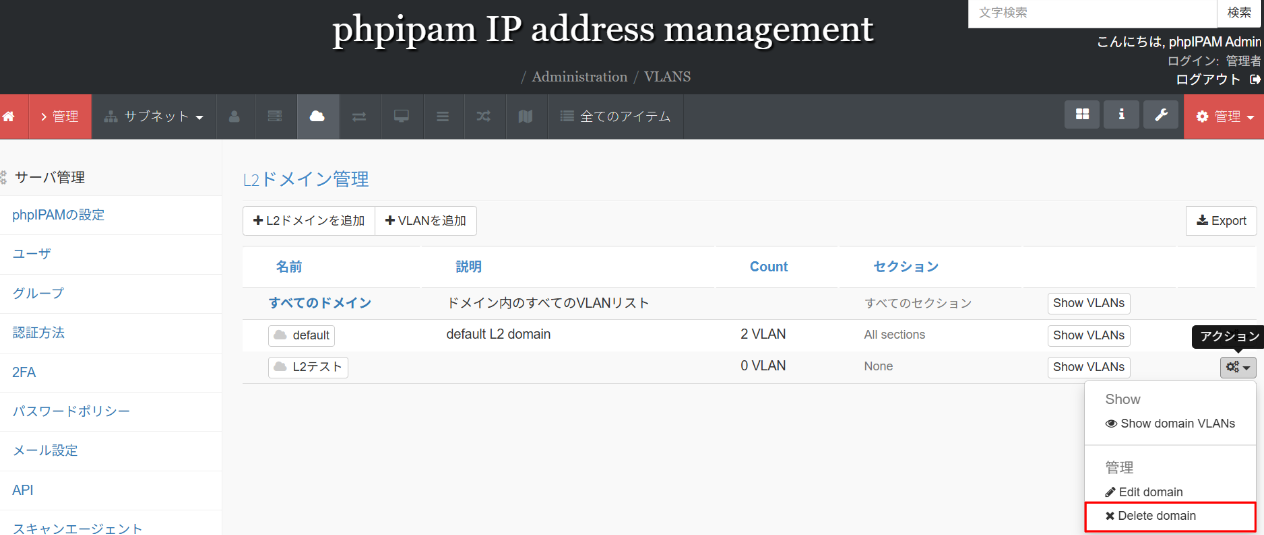

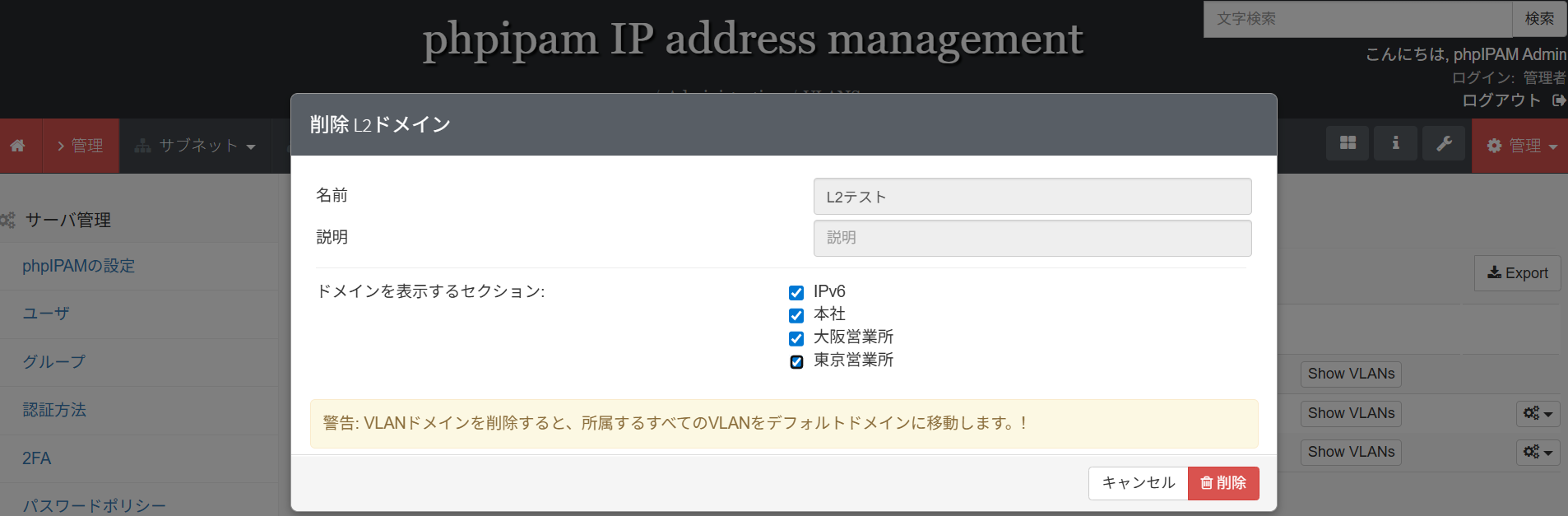

phpIPAMのL2ドメイン一覧画面

上記の図の番号と対応する操作は次の通りです。

  1. L2ドメインに含まれるVLANの表示
  2. L2ドメインの編集
  3. L2ドメインの削除

なお編集時の項目は、追加時と同等です。

7.4.3. VLANを追加する

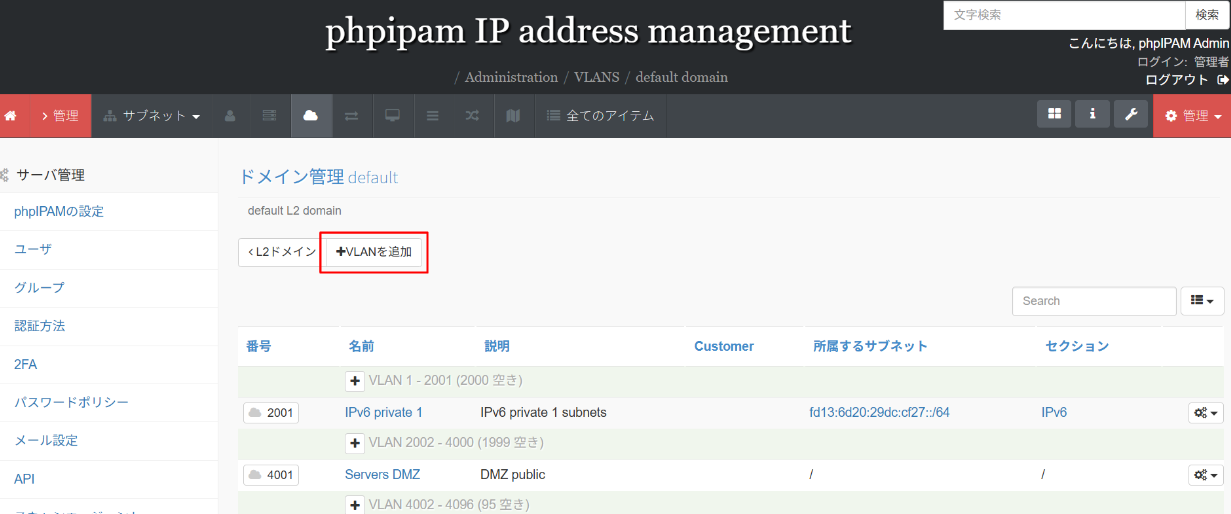

VLANを追加するには、 VLANを追加します のボタンをクリックします。 クリックすると次の画面が表示されます。

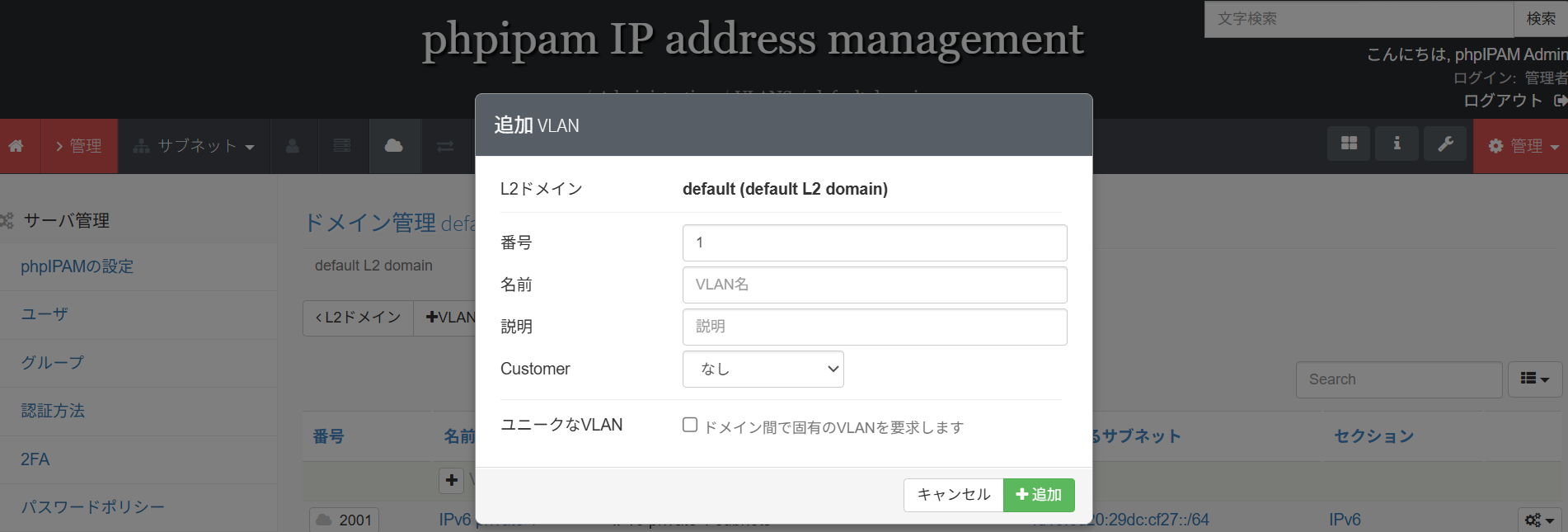

phpIPAMのVLAN追加画面

入力する項目は次の通りです。

  • 番号 : VLANの番号を入力します
  • 名前 : VLANの名前を入力します
  • 説明 : VLANの説明を入力します
  • Customer : VLANを利用する顧客を選択します
  • ユニークなVLAN : 固有のLVANを強制する場合はチェックを入れます。

上記の項目を入力し、 追加 をクリックすることでVLANを追加できます。

7.4.4. VLANの編集・削除を行う

VLANの編集と削除は、一覧から操作することができます。 編集したいVLANの アクション を押します。

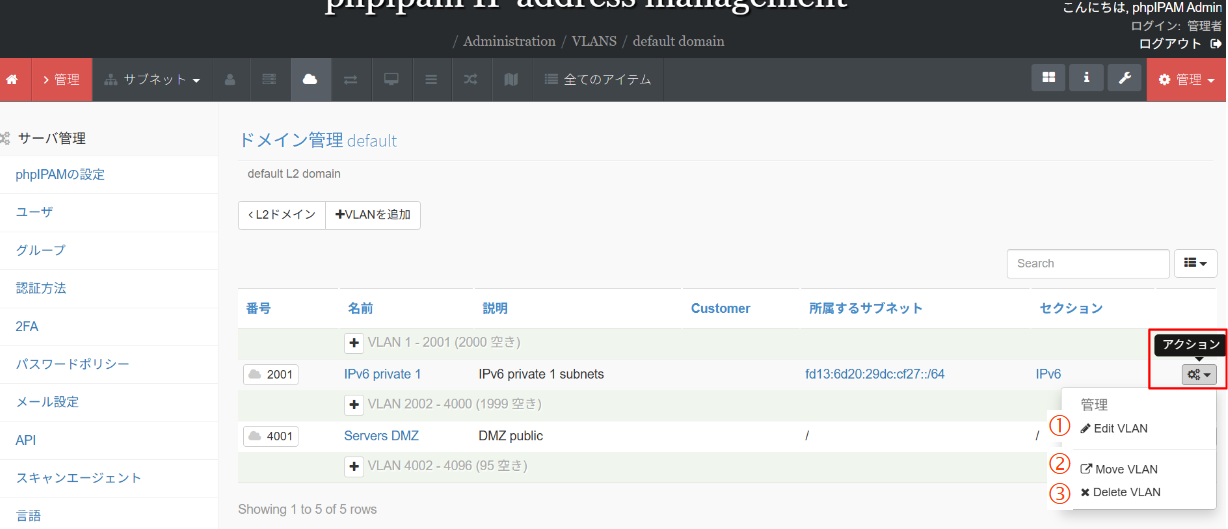

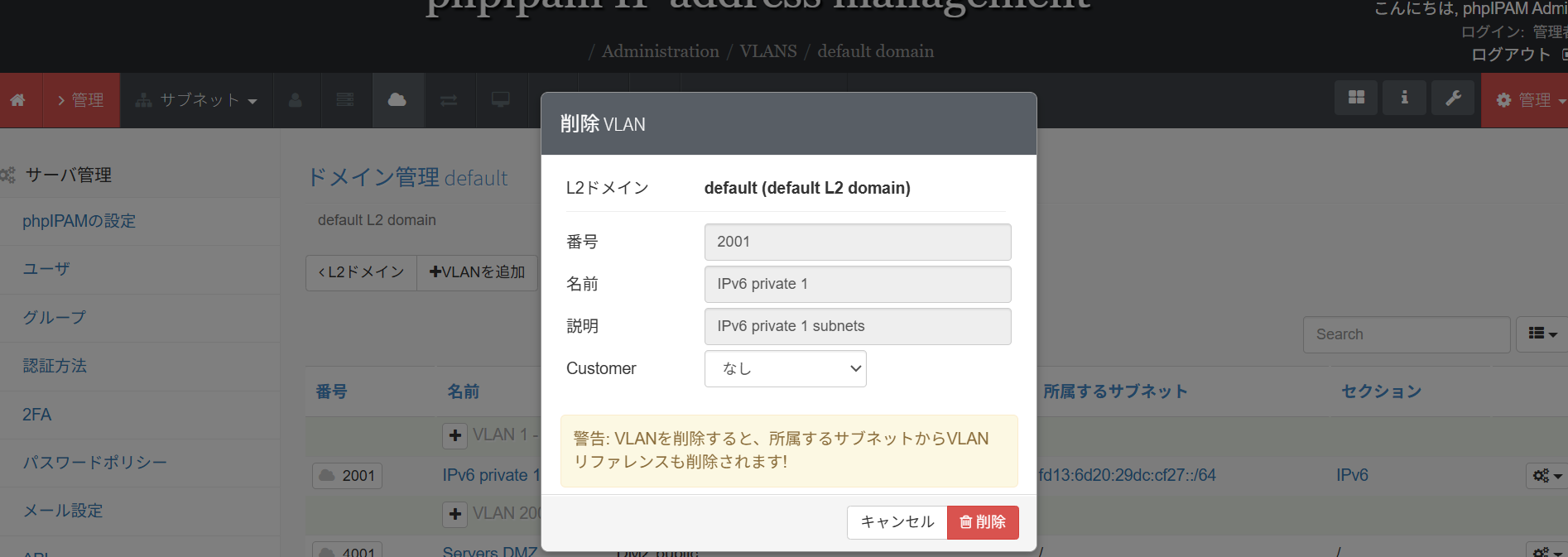

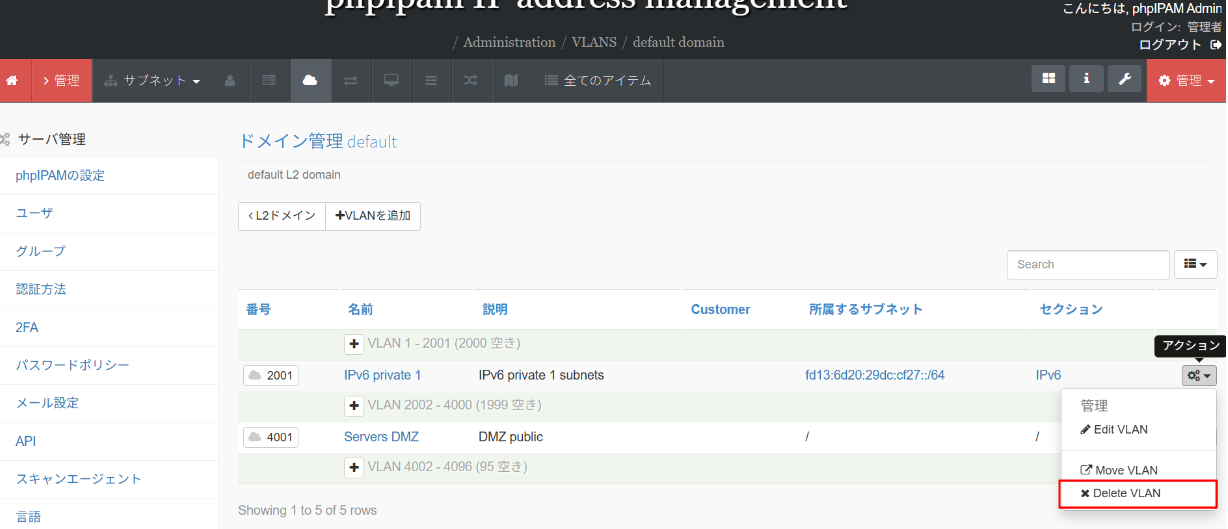

phpIPAMのVLAN一覧画面

上記の図の番号と対応する操作は次の通りです。

  1. VLANの編集
  2. VLANの移動
  3. VLANの削除

なお編集時の項目は、追加時と同等です。
