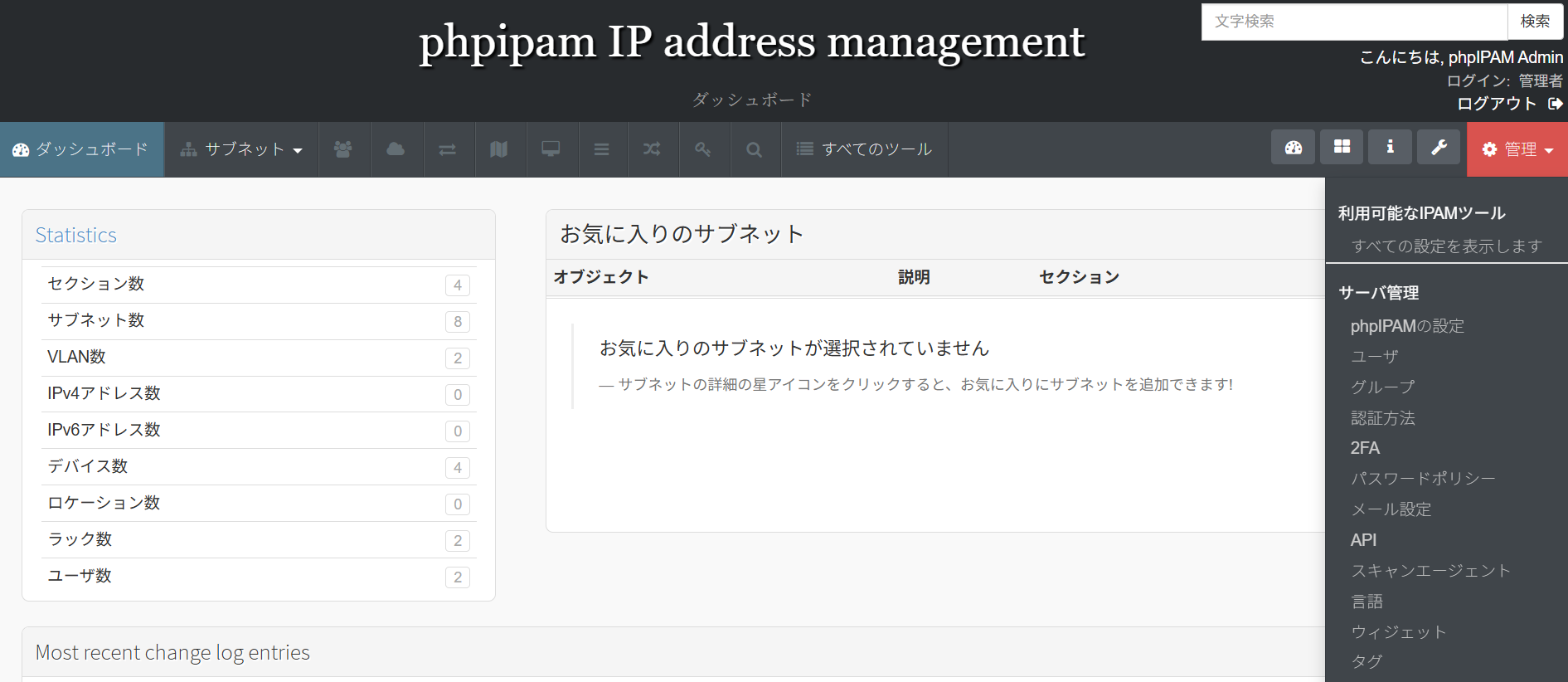

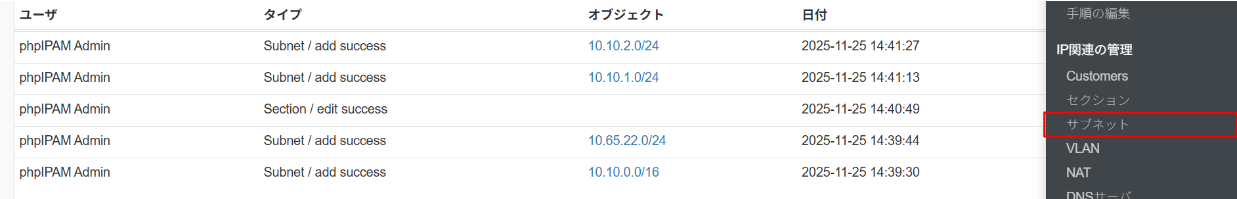

サブネットの管理画面は、 管理メニュー の サブネット から移動できます。

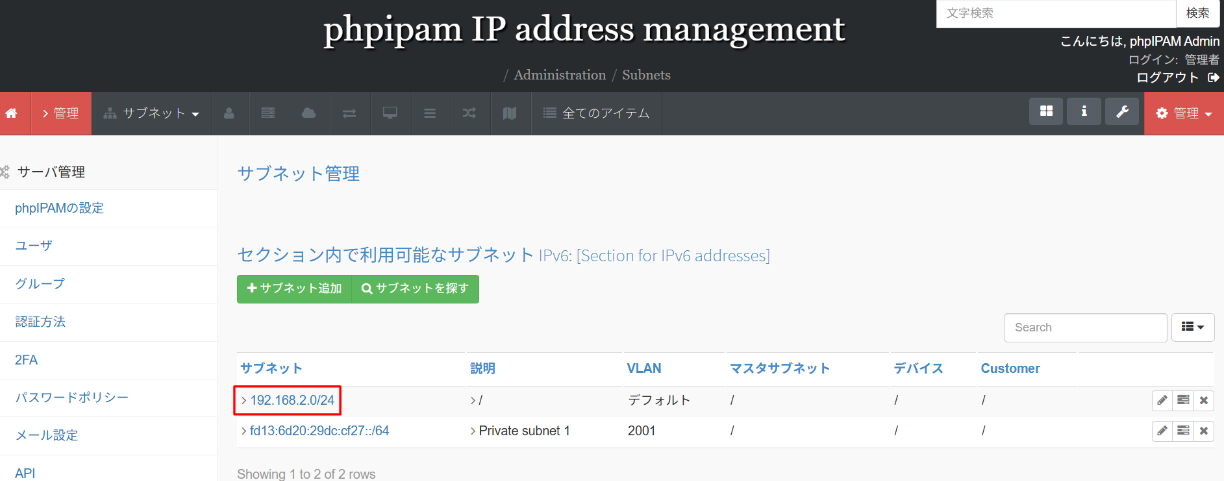

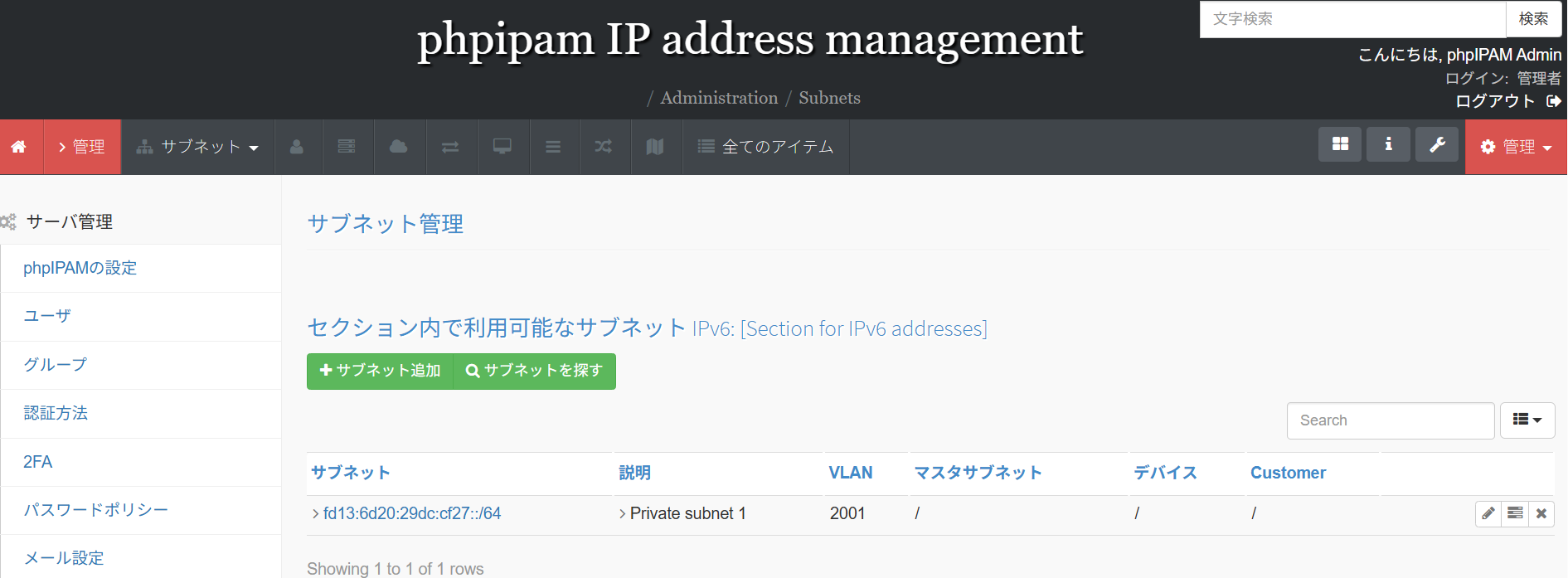

サブネットの管理画面は次の通りです。

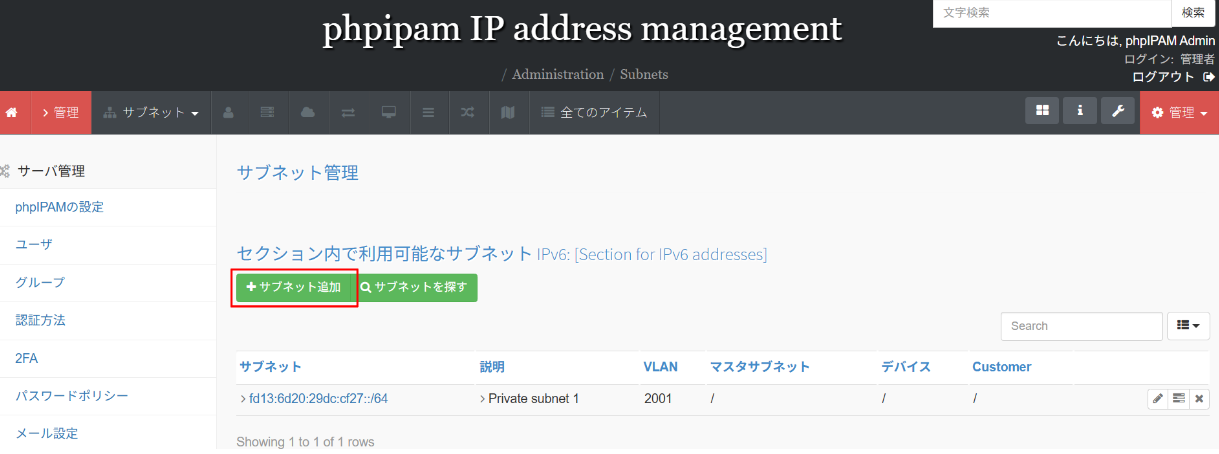

サブネットの追加は、 サブネットの追加 ボタンから行うことができます。

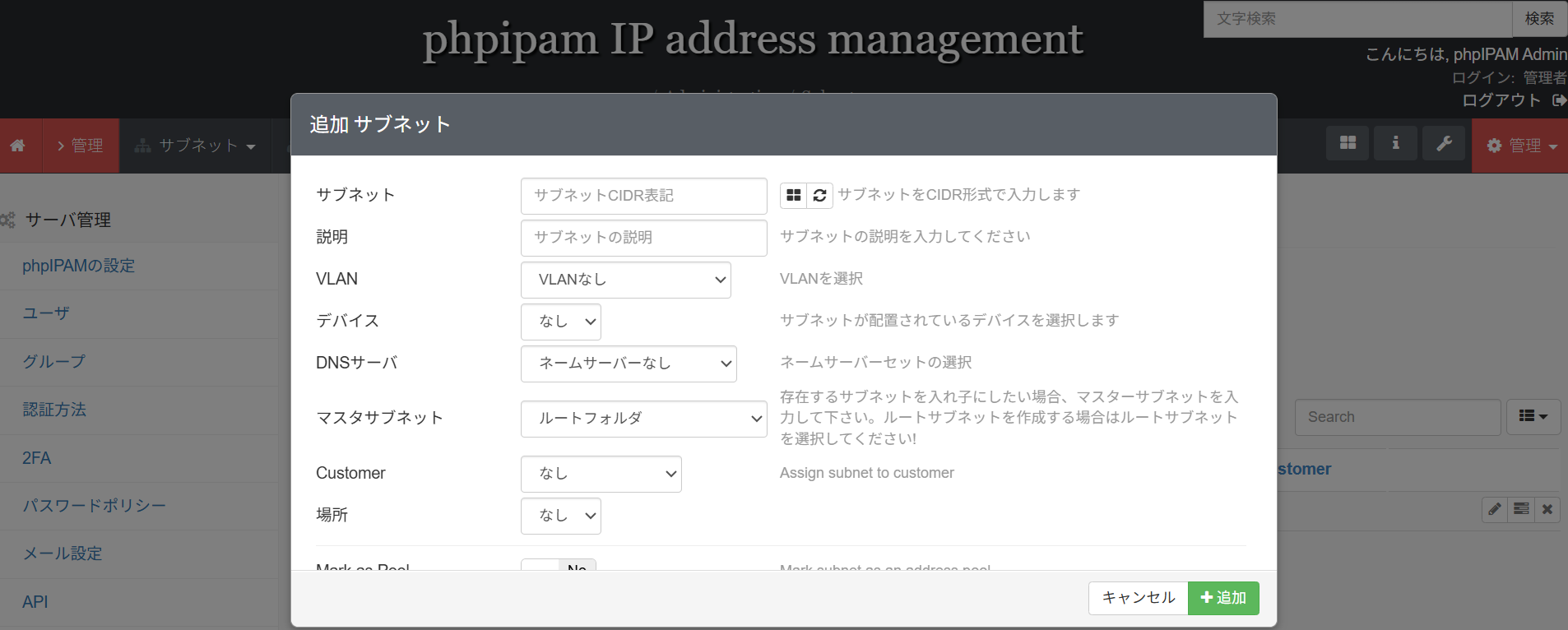

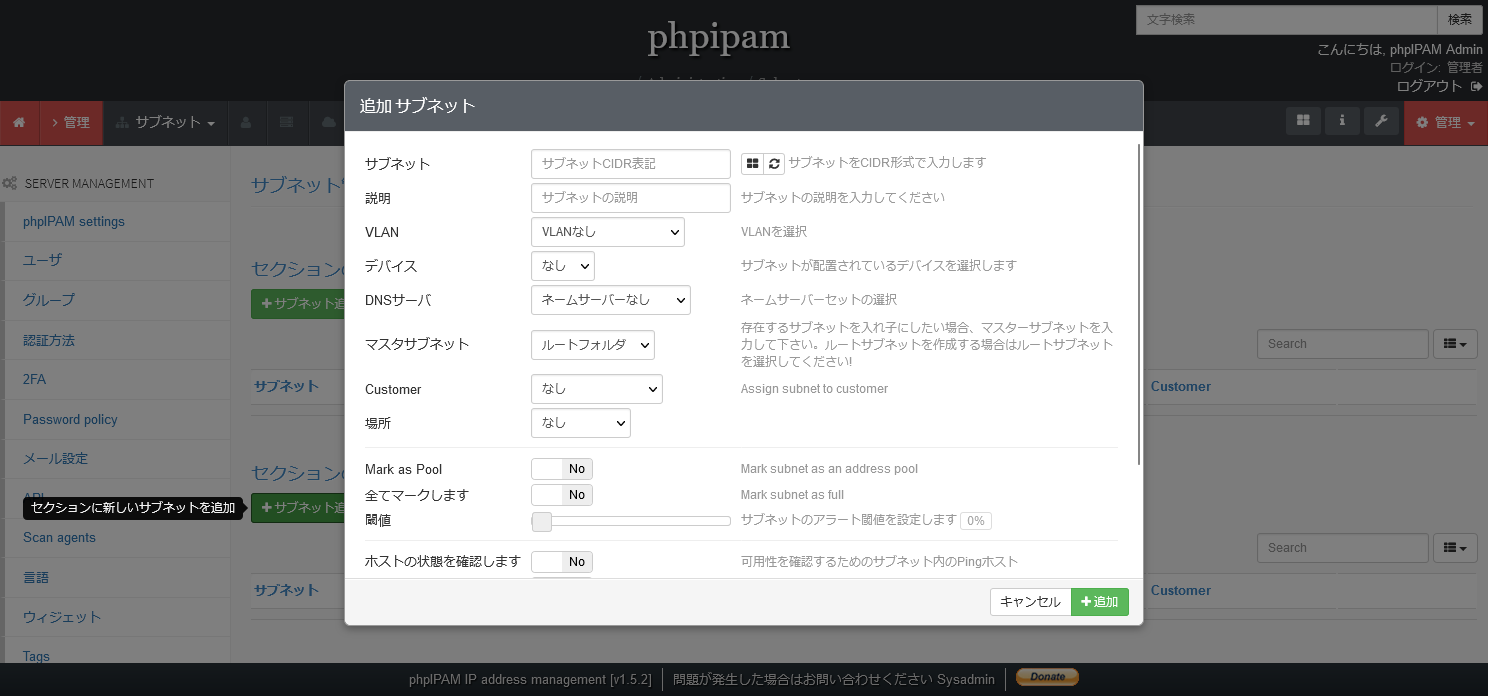

サブネットの追加 ボタンをクリックすると次の画面が表示されます。
入力項目は次の通りです。
サブネット : サブネットをCIDR形式で入力します説明 : サブネットの説明を入力しますVLAN : 別途設定したVLANを選択しますデバイス : 別途設定したデバイスを選択しますDNSサーバ : 別途設定したDNSサーバを選択しますマスタサブネット : 追加するサブネットの親になるサブネットやフォルダを指定しますCustomer : サブネットを割り当てる顧客を選択します場所 : 別途設定した場所を選択しますMark as Pool : YESを選択した場合、サブネットをアドレスプールとして登録します全てマークします : YESを選択した場合、サブネットのIPアドレスを全て使用済として登録します閾値 : サブネットの使用率のアラートの閾値を指定しますホストの状態を確認します : 有効化すると死活監視スクリプトの監視対象になります新ホスト発見 : 有効化すると自動検出スクリプトの検出対象になりますDNS名参照 : 有効化するとこのサブネットのホスト名をDNSの情報から自動登録します名前で表示 : ネットワークアドレスの代わりにサブネット名で表示します上記項目を入力し、 追加 をクリックすると、サブネットが追加されます。

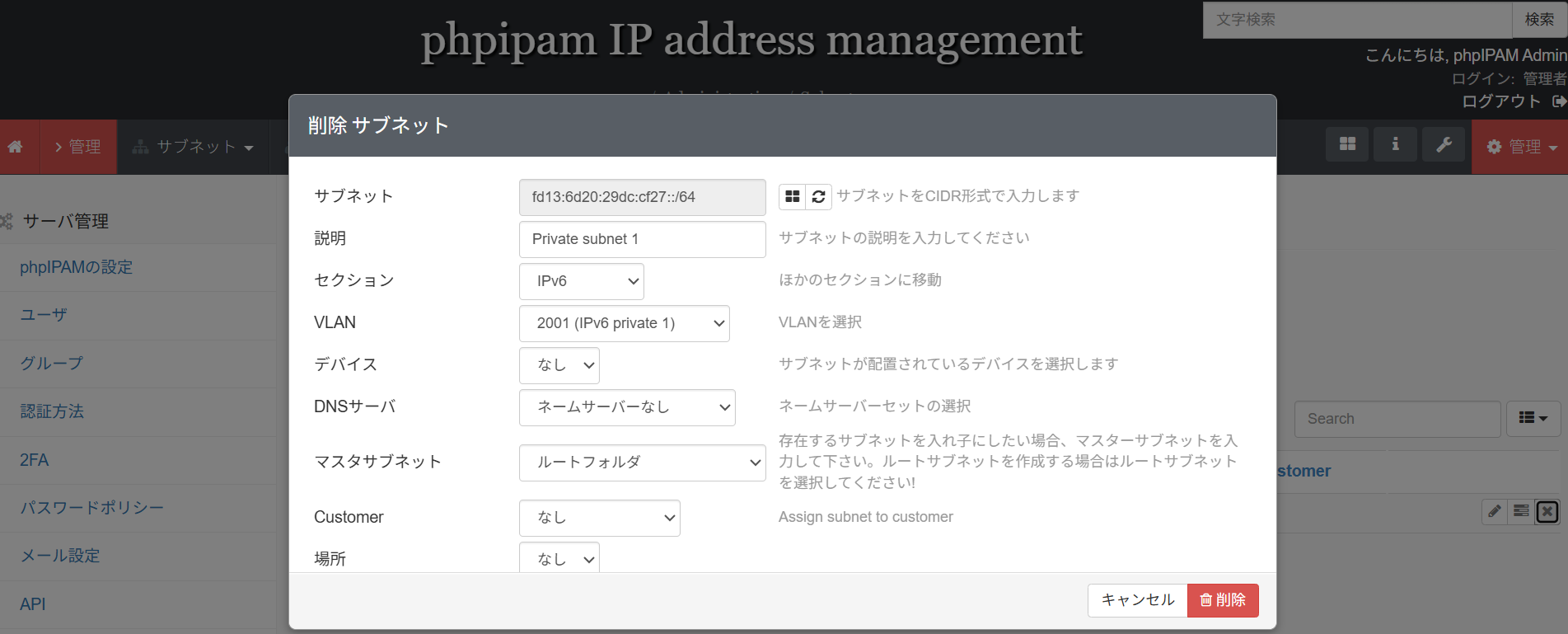

サブネットの更新と削除は、サブネットの一覧から操作することができます。
なおサブネット編集時の項目は、追加時と同等です。

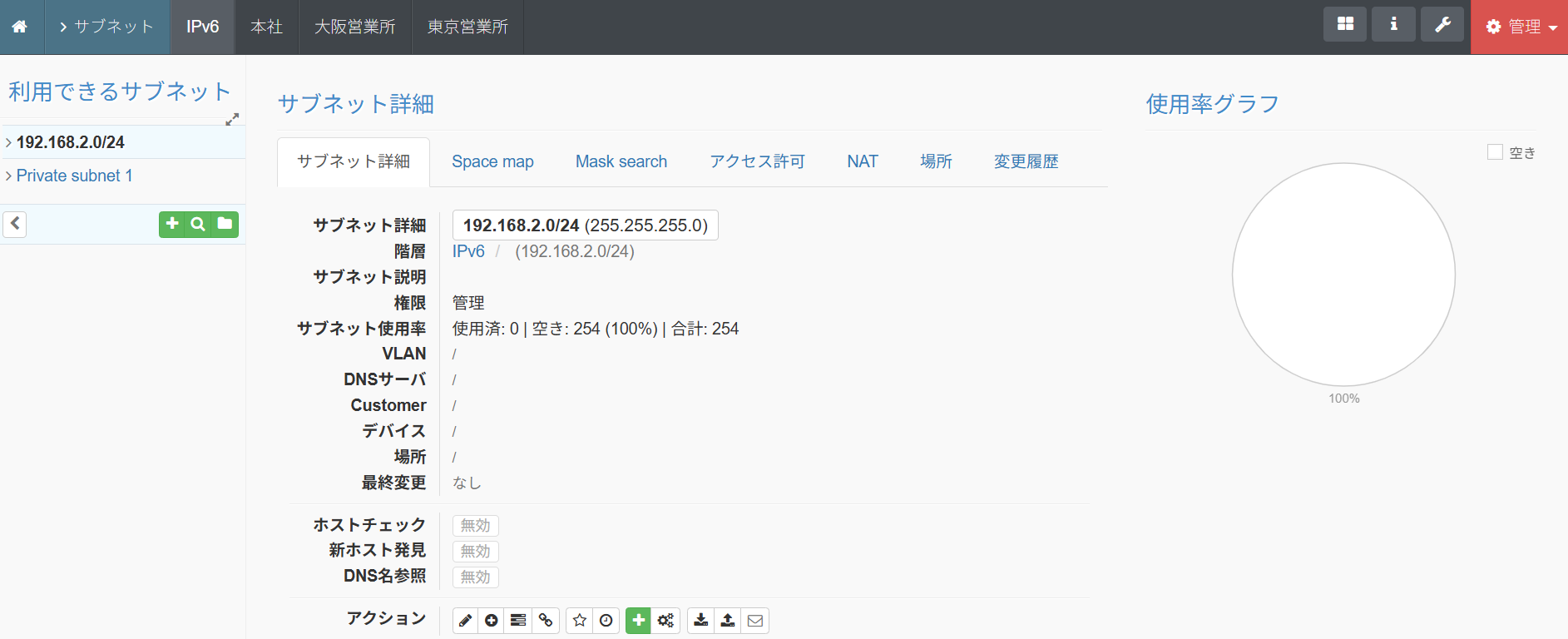

サブネット一覧画面でサブネットを選択すると、サブネットの詳細画面に移動できます。
サブネットの詳細画面では次のことが行えます。
サブネットの詳細画面の アクセス許可 のタブに移動すると、次の画面が表示されます。
この画面では、現在設定されているアクセス権限の状態を参照することができます。
アクセス権の管理を行うには サブネットの許可を管理 ボタンをクリックします。
クリックすると次の画面が表示されます。
この画面では、グループとグループに対する権限を設定することができます。 権限の意味は次の通りです。
na : 権限なしro : 参照のみ許可rw : 参照と変更の許可rwa : 参照と変更と管理権限の許可すべてのネストされたサブネットのアクセス権がオーバーライドされます をクリックすると
設定が反映されます。ボタンの表示にあるように、サブネットの配下にサブネットがある場合、
アクセス権が伝播して設定されます。

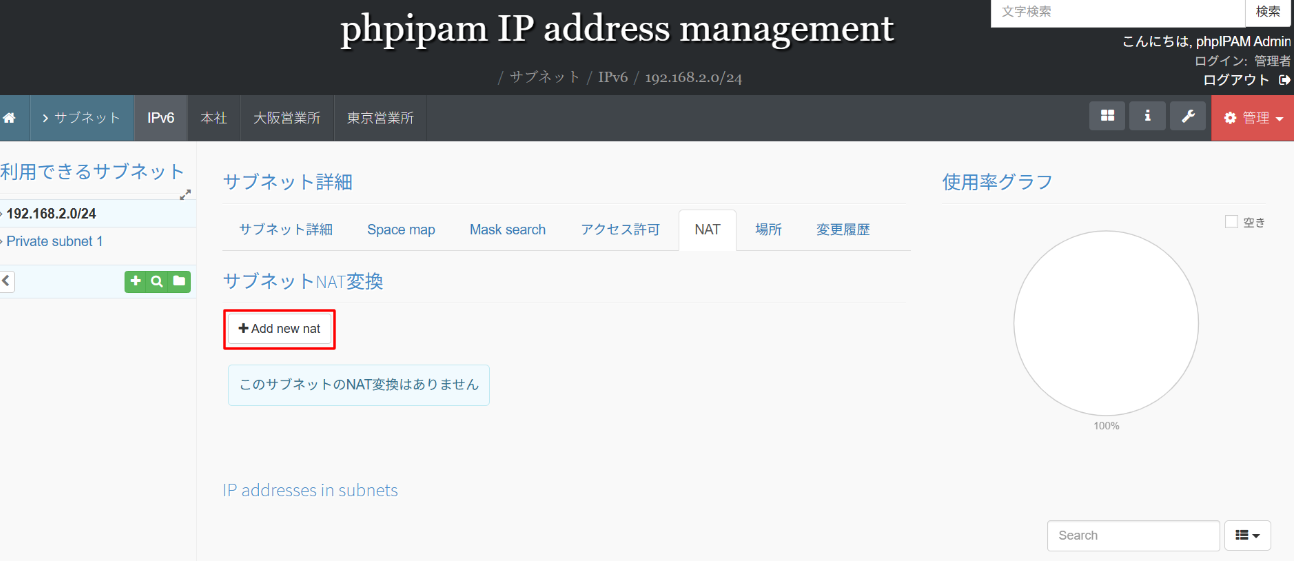

サブネットの詳細画面の NAT のタブに移動すると、次の画面が表示されます。
この画面では、現在設定されているサブネットのNAT設定を参照することができます。
NATの追加を行うには Add new nat ボタンをクリックします。

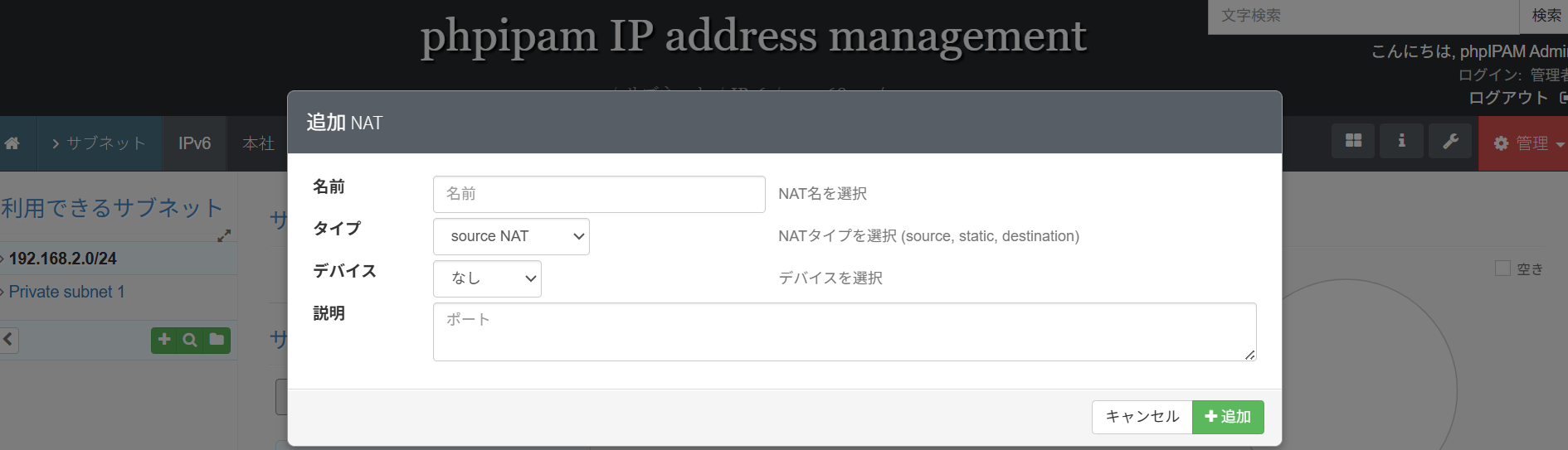

クリックすると次の画面が表示されます。
入力項目は次の通りです。
名前 : NAT名を入力しますタイプ : NATのタイプを選択します。選択できるタイプは以下の3つです。デバイス : 対象となるデバイスを選択します説明 : NATの説明を入力します上記項目を入力し、 追加 をクリックします。
続いて、NATの詳細設定を行う画面が表示されます。
入力項目は次の通りです。
名前 : NAT名を入力しますタイプ : NATのタイプを選択します。選択できるタイプは以下の3つです。デバイス : 対象となるデバイスを選択します説明 : NATの説明を入力しますPolicy NAT : Yesを選択した場合、NATポリシーを作成しますDestination address : NATポリシーの宛先アドレスを入力しますソースオブジェクト : 送信元のオブジェクトを追加しますTranslated objects : 宛先のオブジェクトを追加しますSrc ポート : 送信元のポートを入力しますDst ポート : 宛先のポートを入力します上記項目を入力し、 編集 をクリックします。
これによりNATの設定が追加されます。

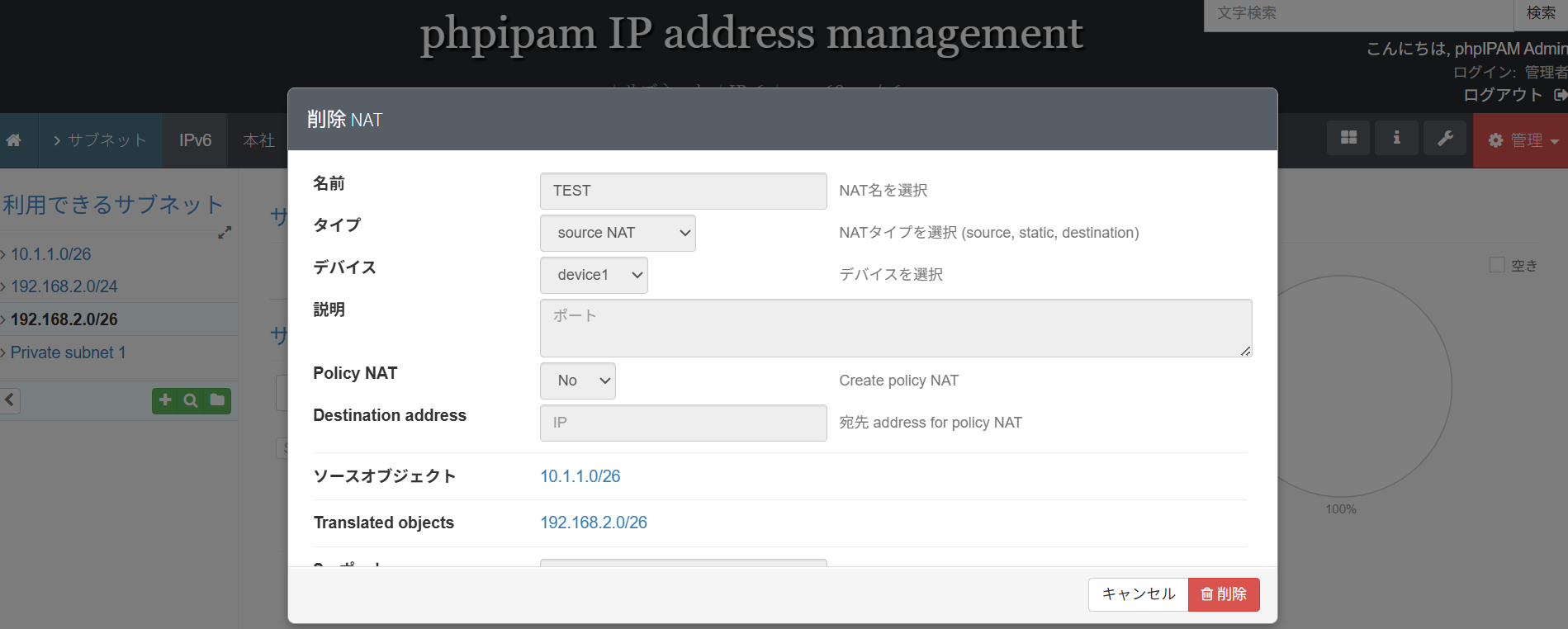

サブネットの詳細画面の NAT からNATの編集と削除を行うことができます。
対象のNATの右側にある アクション ボタンを押します。
上記の図の番号と対応する操作は次の通りです。
NATの編集時の項目は、NAT追加時の詳細設定と同等です。
