Cactiのシステム構成とチューニング

デージーネットでは、Cactiの導入を検討する時には、用途に応じていくつかの構成を提案しています。ここでは、Cactiの基本構成、冗長化構成、分散構成の3つの構成を紹介します。

Cactiの基本構成

Cactiは、非常にシンプルなソフトウェアです。設定情報は、データベースに保管します。

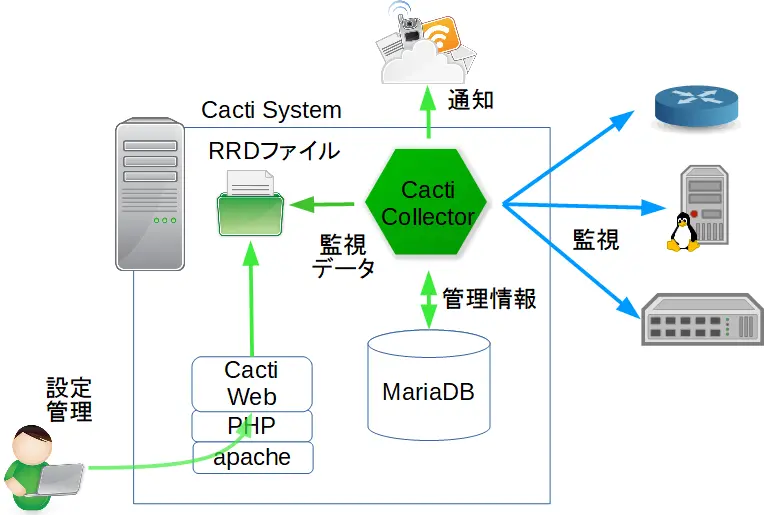

<Cactiの基本構成図>

Cactiの基本構成

Cactiのチューニング

Cactiでは、標準では5分毎に機器からのデータ取得を行います。しかし、Cactiでの監視対象が多くなると、この監視間隔の間にデータ取得が終了できなくなります。そのような場合には、チューニングが必要です。

Cactiのもっとも簡単なチューニングは、Spineというソフトウェアを使う方法です。Spineは、Cactiと一緒に公開されているSNMP情報の収集プログラムです。Cacti標準のSNMP情報収集プログラムであるpoller.phpよりも高速にデータを収集することができます。

Cactiサーバの冗長化構成

Cactiサーバを冗長化し、ハードウェア障害があったときにも監視が継続できるような構成をとることができます。非常に重要なシステムを監視する場合にCactiサーバ冗長化を推奨しています。

<Cactiの冗長化構成図>

Cactiの分散構成

通常、1台のCactiサーバで監視できる監視対象の数は数百台程度です。Cactiでそれ以上の対象を監視する場合には、情報収集を行うcollectorを高速なものに置き換えるなどの対処を行っています。また、さらに大規模な場合や監視対象のロケーションが複数に分かれている場合には、Cactiを分散構成にします。Cactiの分散構成では、collectorのみをCacti本体とは別に配置します。collectorを増やすことで、Cactiのシステム全体で監視できる対象を増やすことができます。

<Cactiの分散構成図>

Cactiの分散構成
