Cactiの特徴と機能

ここでは、Cactiの特徴と機能について詳しく解説します。

統計情報のグラフ化

Cactiにはネットワーク機器からSNMPプロトコルで統計情報を取得しグラフ化する機能があります。LinuxサーバやWindowsも、SNMPエージェントを入れることで情報を取得することができます。

Cactiの機能:統計情報のグラフ化

Webインタフェースでの設定変更

Cactiの前身のMRTGでは、設定は専用のコマンドで出力されたファイルを元に、テキスト形式で行っていました。Cactiは、設定情報はMySQL(MariaDB)に保管し、設定はWebインタフェースから行います。

RRDToolを使用

Cactiでは、MRTGと同様に、監視データの保存にはRRDという形式のファイルを採用しています。RRD(Round Robin Database)は、新しいデータを細かく見ることは多くても、古いデータを細かく見ることは少ないという経験則に基づいて考えられたデータ形式です。古いデータの保存粒度を自動的に粗くすることで、データを常に既定サイズ内に収めます。RRDを利用しているため、Cactiは非常にシンプルな作りになっています。そして、監視機器の数が増えても、非常に軽量に動作します。

Cactiで監視するデバイスの管理

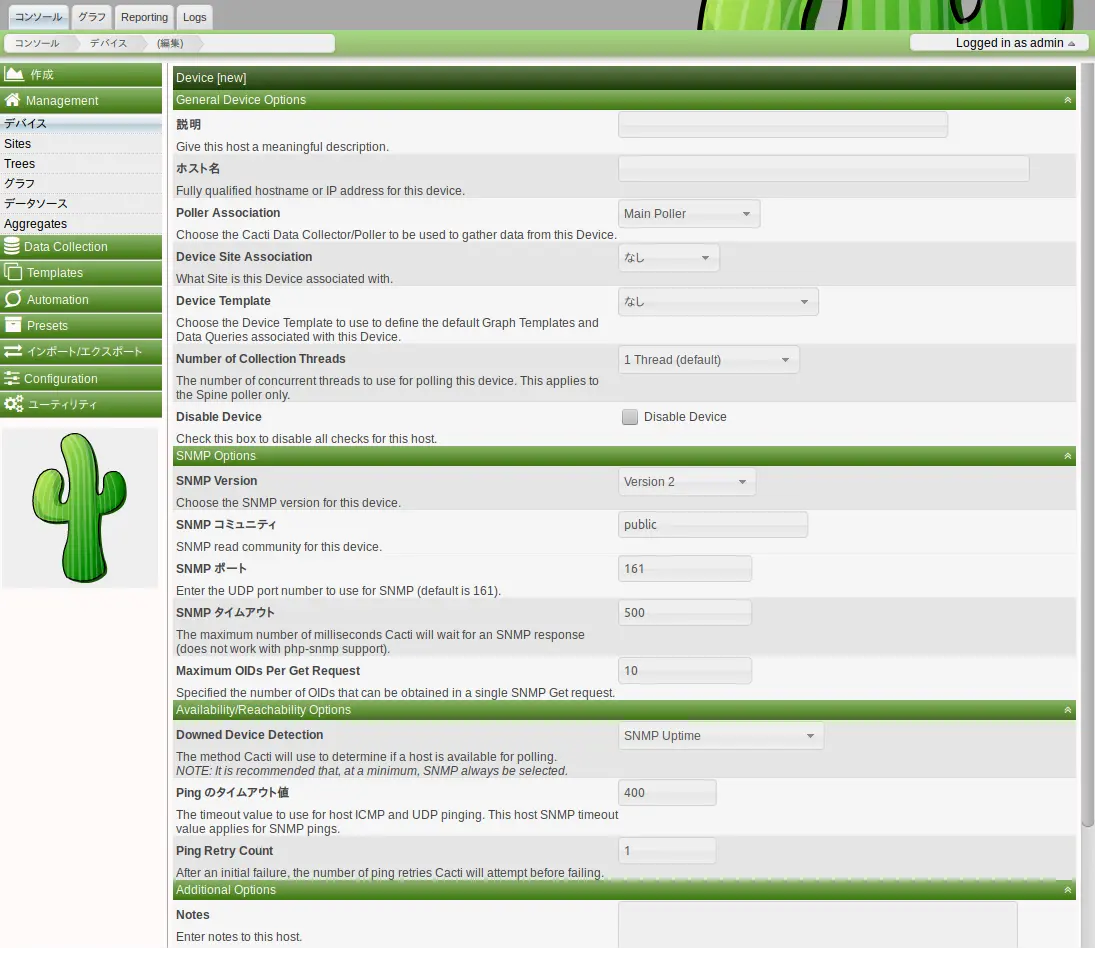

Cactiでは、監視するデバイスもGUIで登録することができます。デバイス毎のSNMPの設定なども容易に行えます。

Cactiの機能:監視するデバイスの管理

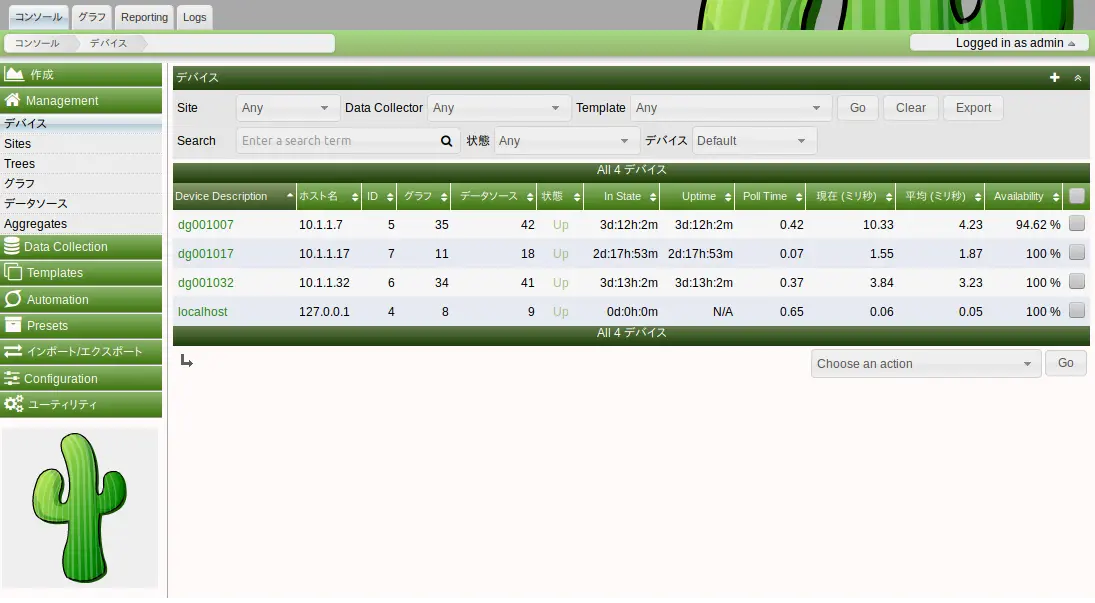

Cactiに監視登録したデバイスの状態は、一覧で確認することができます。

Cactiの機能:監視しているデバイスの状態一覧

ツリー構造での管理

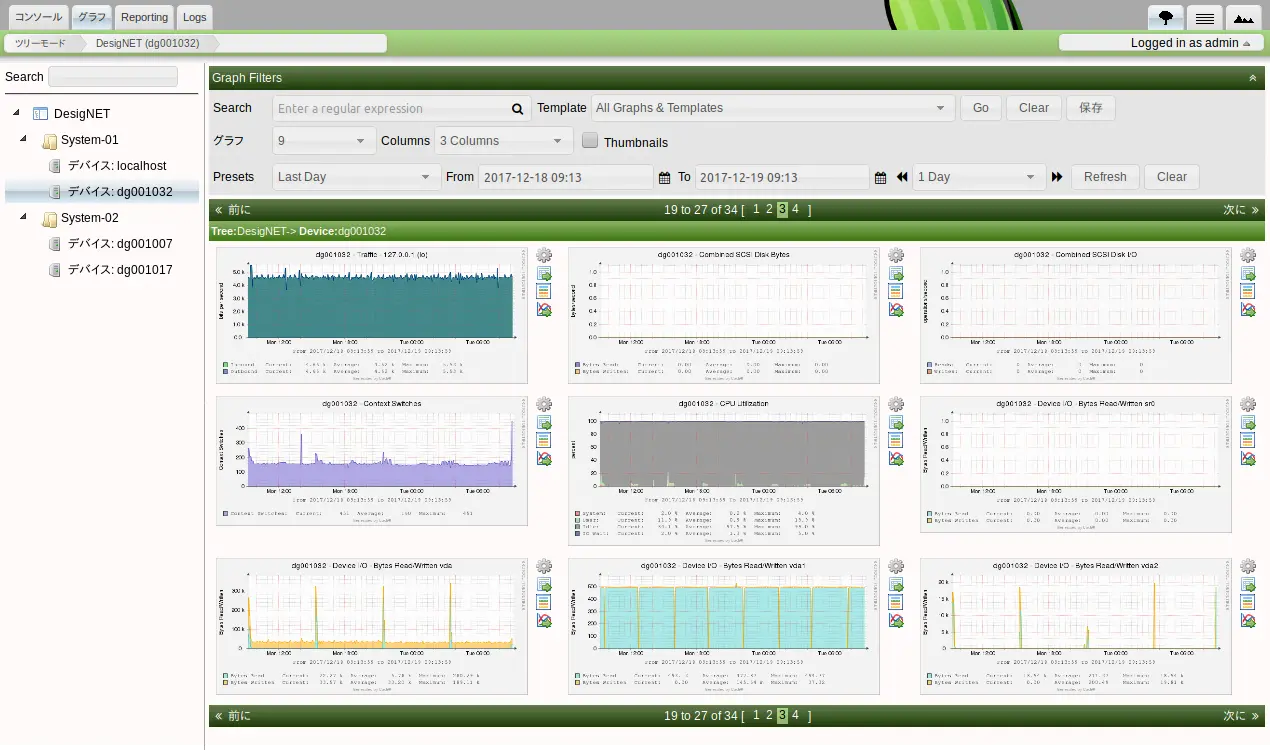

Cactiには、作成されるたくさんのグラフをネットワーク機器の機種や用途などで分類し、ツリー構造で管理する機能があります。

Cactiの機能:ツリー構造で管理

Cactiを使用するユーザと権限の設定

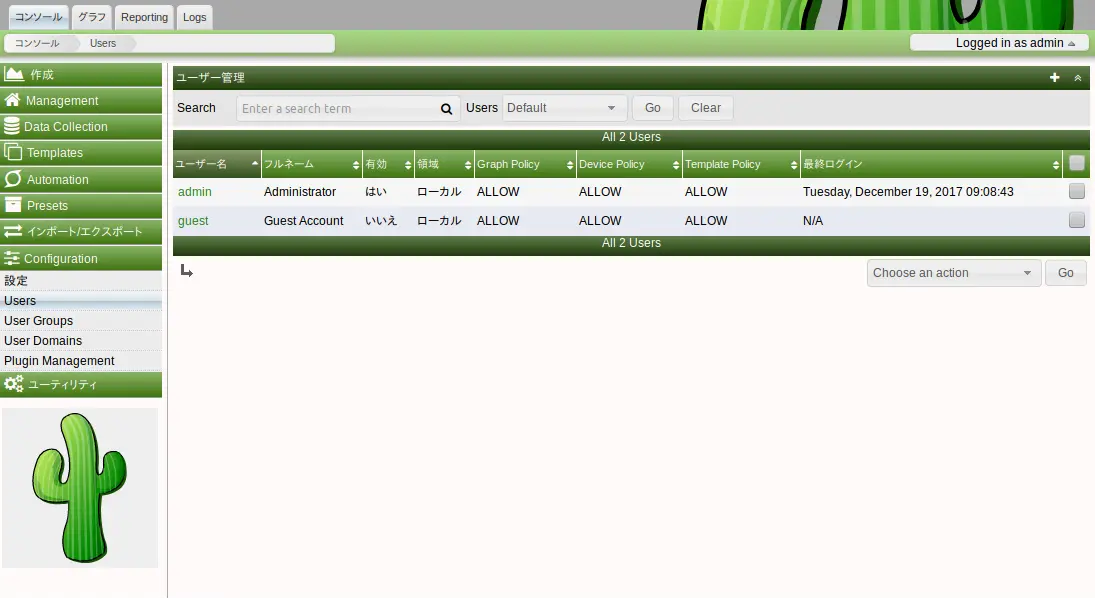

Cactiでは、ユーザを作成することができます。次は、作成したユーザの一覧画面です。

ユーザ作成機能

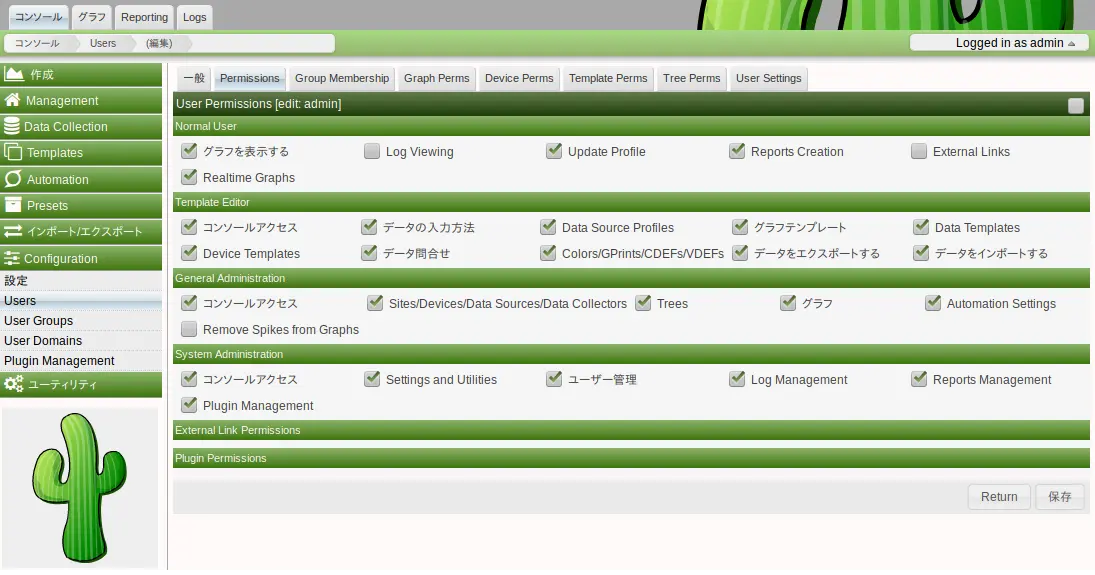

Cactiでは、ユーザには、それぞれに別々の役割を持たせることができます。例えば、Cacti監視サーバの管理者ユーザには設定変更などすべての権限を持たせ、Cacti一般ユーザーはグラフを見る権限のみ与えるといった設定ができます。

多様なCactiのプラグインによる機能拡張

Cactiには様々なプラグインがリリースされています。それにより、Cactiの機能拡張を行うことができます。ネットワーク機器の統計情報が閾値を超えた場合にCactiが自動的に管理者へメール通知するような監視機能を追加することもできます。

テンプレート機能

Cactiでは、監視対象を登録する時には、登録してあるテンプレートを選択して使います。標準で用意され、Cactiに同梱されているテンプレートも多くあります。例えば、Linuxテンプレートを使えば、CPU、ロードアベレージ、メモリ、ディスク使用率などの情報を取得することができます。Windowsテンプレートも用意されています。その他、様々なネットワークデバイスやセキュリティ機器のテンプレートがCactiの公式サイトで公開されています。

Cactiのテンプレート機能は、自作することもできます。そのため、大量に同じような設定を行なう場合には、専用のテンプレートを作成することで、監視対象登録を効率よく行なうことができます。CactiのテンプレートはWEBインタフェースから、インポート/エクスポートすることもできます。
